Открытый узел

Hydraulic Line, Reservoir, Pump, Control Valve

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ22524	3	ELBOW FITTING	-
2	YC11593	2	Fitting	-
3	YC12807	2	O-Ring	-
4	AYC15994	1	Line	-
4	YC16853	1	Tapered Sleeve	-
5	AYC15996	1	Hydraulic Hose - Fabricate	-
6	YC12953	3	Union Fitting	-
7	AYC16094	1	Line	-
8	AYC12821	1	Hydraulic Hose	-
9	YC11596	1	Fitting	-
10	AYC10470	1	Coupling	-
11	YC13005	3	O-Ring	-
12	YC12382	1	Hose	-
13	AYC10611	1	Pump	-
14	YC13988	2	Clamp	-
15	19M7382	2	Cap Screw	M10 X 40
16	12M7008	2	LOCK WASHER	8 mm
17	AYC16364	1	Hydraulic Hose	-
18	YC13010	1	Lock Washer	-
19	YC16914	1	Fitting	-
20	12M7008	4	LOCK WASHER	8 mm
21	19M7163	4	Cap Screw	M8 X 25
22	AYC15997	1	Line	-
23	AYC15995	1	Line	-
24	19M10100	1	Screw	M6 X 40
25	19M10101	1	Screw	M6 X 50
26	YC11600	1	Bolt	-
27	YC12400	1	Spacer	-
28	YC13691	1	Strap With Buckle	-
29	YC14367	1	Retainer	-

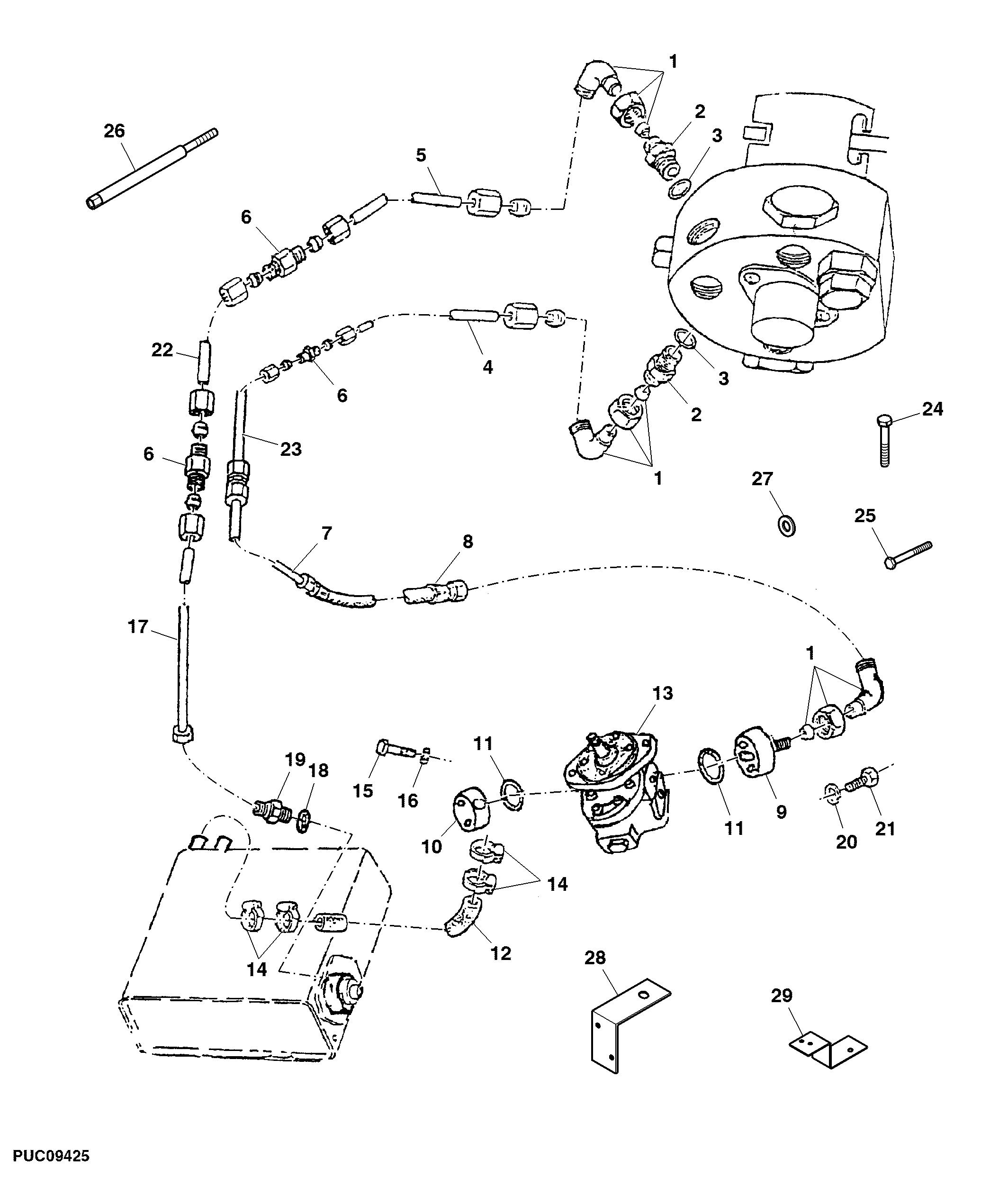

Hydraulic Line, Reservoir, Pump, Control Valve

Нет текстового описания
