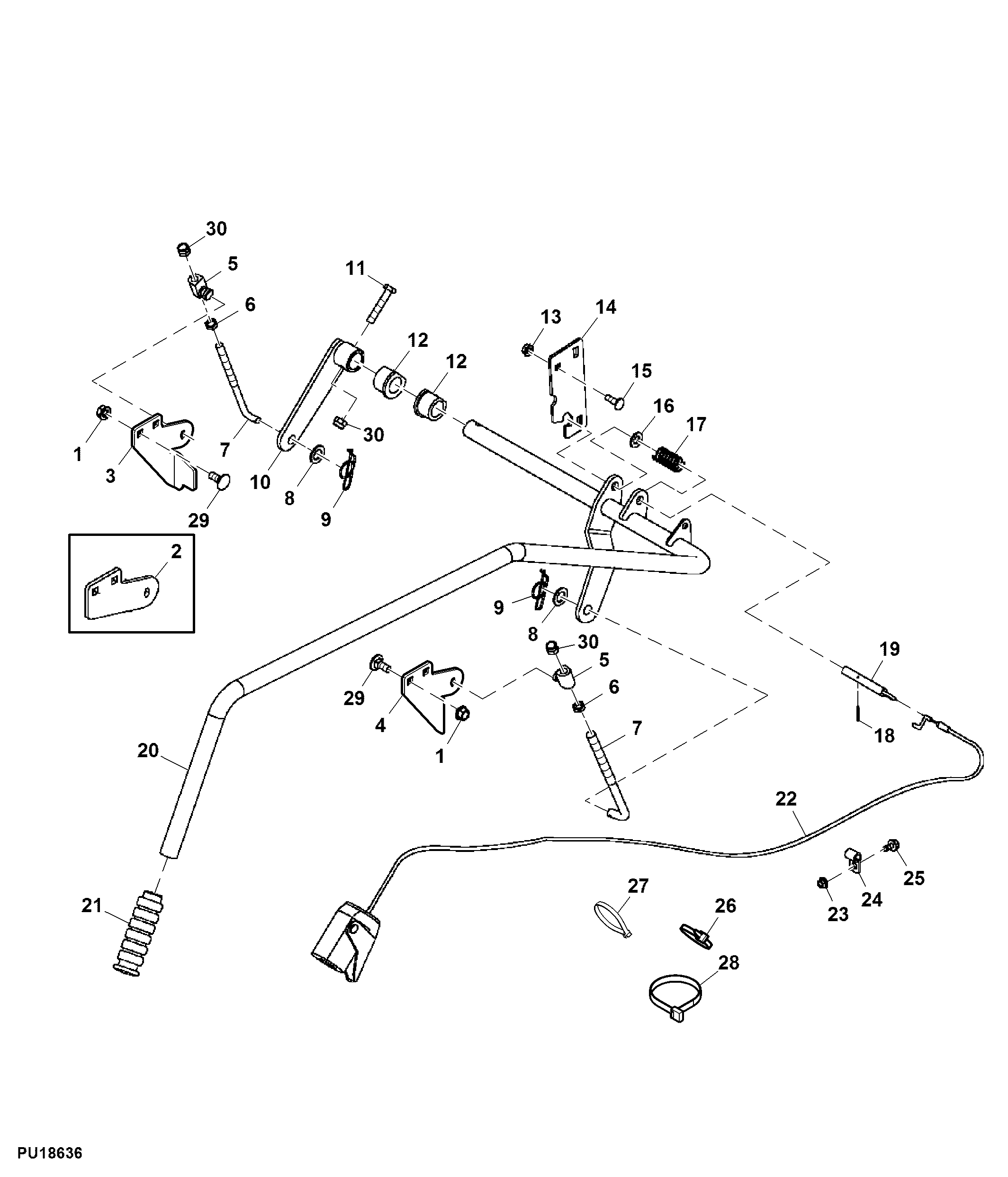

Lift Lever and Linkage, Snowblower, 44 inch (020001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	E63526	4	Nut	-
2	M154391	2	Bracket	-
3	M175747	1	Bracket	LH
4	M175748	1	Bracket	RH
5	M131725	2	Link	-
6	14M7152	2	Nut	M10
7	M156372	2	Hook Bolt	-
8	24M7097	2	Washer	17 X 28 X 2.500 mm
8	24M7178	2	Washer	10.500 X 30 X 2.500 mm
9	M154221	2	Cotter Pin	-
10	AM136696	1	Lift Arm	-
11	19M7935	1	Cap Screw	M10 X 55
12	M81211	2	Bearing	-
13	E63525	1	Nut	-
14	M155497	1	Plate	-
15	03M7185	1	Bolt	M8 X 25
16	24M7047	1	Washer	13 X 24 X 2.500 mm
17	M91079	1	Compression Spring	-
18	11M7077	1	Cotter Pin	1.600 X 25 mm
19	M154524	1	Pin	-
20	AM136697	1	Control Lever	-
21	R89833	1	Grip	-
22	AM135717	1	Cable	-
23	14M7397	1	Lock Nut	M6
24	M155919	1	Clamp	-
25	19M7775	1	Screw	M6 X 16
26	R44302	2	Tie Band	-
27	R76477	3	Tie Band	-
28	E73003	3	Tie Band	-
29	03M7017	4	Bolt	M10 X 25
30	14M7517	3	Lock Nut	M10

Lift Lever and Linkage, Snowblower, 44 inch (020001 - )
