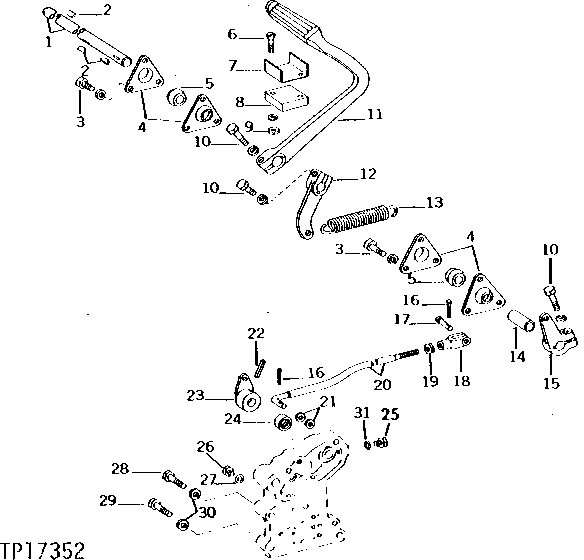

TRANSMISSION CLUTCH VALVE, PEDAL AND LINKAGE [01D23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( R44148 NO LONGER AVAILABLE)
2	26H17	3	Shaft Key	3/16" X 7/8"
3	19H1813	6	CAP SCREW	5/16" X 5/8"
3	12H303	6	Lock Washer	5/16"
4	-	4	Part 5	( P45415, NO LONGER AVAILABLE)
5	R36006	2	BALL	-
6	21H1399	2	Screw	1/4" X 2-1/2"
7	-	1	Part 8	( R44149 NO LONGER AVAILABLE)
8	R44038	1	BUMPER	-
9	14H786	2	Nut	1/4"
9	12H302	2	Lock Washer	1/4"
10	19H2633	3	Cap Screw	3/8" X 1-1/2"
10	12H304	3	Lock Washer	3/8"
11	R35999	1	PEDAL	( R35999 NO LONGER AVAILABLE)
12	R36322	1	LEVER	( R36322 NO LONGER AVAILABLE)
13	R43684	1	Spring	(SUB FOR T151579)
14	28H471	1	Spacer	1" X 2-1/8"
15	R36002	1	LEVER	-
16	11M7059	2	Cotter Pin	3.200 X 20 MM
17	C1067R	1	PIN FASTENER	(USE IF AVAILABLE)
17	R65563	1	Pin Fastener	(SUB FOR C1067R)
18	C284R	1	Yoke	-
19	14H732	1	Nut	3/8"
20	R44146	1	ROD	-
21	24M7096	2	Washer	0.413" X 0.709" X 0.063"
22	E63018	1	Spring Pin	21/64" X 1-3/4", (SUB FOR 34H188)
23	R44147	1	LEVER	-
24	AF2907R	1	Seal	-
25	R27218	1	Fitting Plug	-
26	R27094	2	Drain Plug	-
27	R26286	2	O-Ring	-
28	19H2227	2	CAP SCREW	7/16" X 2-1/2"
29	19H2055	5	CAP SCREW	7/16" X 2-1/4"
30	12H293	7	Lock Washer	7/16"
31	R26448	1	O-Ring	-

TRANSMISSION CLUTCH VALVE, PEDAL AND LINKAGE [01D23]
