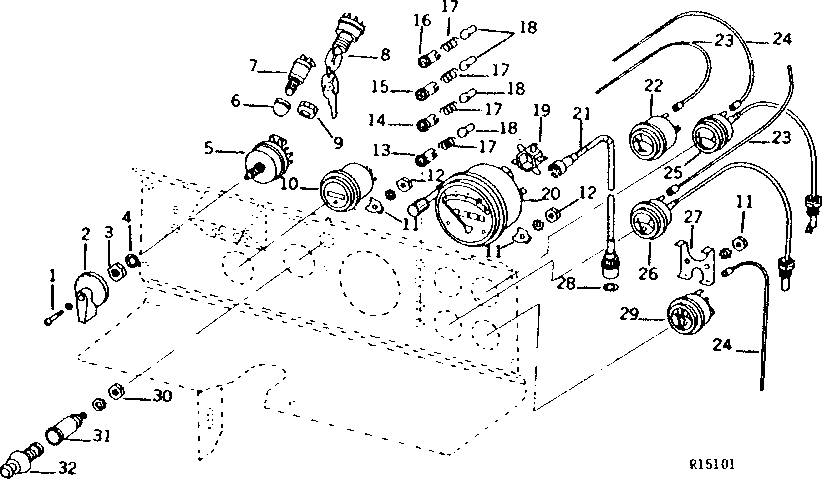

PANEL WITH INSTRUMENTS [02A22]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H315	1	Lock Washer	0.164"
1	21H1299	1	SCREW	0.164" X 3/8"
2	R27963	1	KNOB	LIGHT SWITCH
3	A4655R	1	Nut	-
4	12H292	1	Lock Washer	1/2"
5	AR41288	1	SWITCH	-
6	T55501	1	Cap	(SUB FOR AR47374, THIS APPLICATION)
7	R39554	1	Switch	(SUB FOR AR20235, THIS APPLICATION)
8	AR53452	1	SWITCH	(SUB AR58126) (FOR PARTS SEE PAGE 85-7)
8	AR58126	1	Rotary Switch	(FOR PARTS SEE PAGE 85-7)
9	R44342	1	Nut	-
10	AT160120	1	HOUR METER	(SUB FOR AT61458)
10	AT25261	1	HOUR METER	(SUB AT160120)
11	R27381	6	CLIP	-
12	14H631	10	Nut	0.190"
12	12H295	10	Lock Washer	0.190"
13	AR45446	1	LENS	TRANSMISSION HYDRAULIC OIL RESTRICTION
14	AR45439	1	LENS	AIR CLEANER FILTER ELEMENT RESTRICTION
14	AT35689	1	LENS	BRAKE OIL PRESSURE
15	AT48673	1	LENS	ALTERNATOR, (SUB FOR AR45438)
16	AT48674	1	LENS	ENGINE OIL PRESSURE, (SUB FOR AR45437)
17	R30378	4	Spring	-
18	AR55694	4	BULB	2 C.P., 12-16 VOLT, (SUB FOR R30379)
19	R44909	1	GROMMET	-
20	-	1	Part 25	(WHEN AR46121 IS NO LONGER AVAILABLE SUB AR48016, AR48017 AND AR48350)
20	AR48350	1	TACHOMETER	(SUB FOR AR48018)
20	AR48015	1	Bulb	TACHOMETER, (SUB FOR R45196)
21	AR46122	1	DRIVE CABLE	-
22	AR46123	1	PRESSURE GAUGE	ENGINE OIL
23	AR46757	2	WIRING LEAD	-
23	AR48016	2	WIRING LEAD	(FIBER OPTICS)
24	AR48017	2	WIRING LEAD	-
24	AR47793	2	WIRING LEAD	-
25	AR46120	1	PYROMETER	WATER TEMPERATURE
26	AR46125	1	PYROMETER	TRANSMISSION OIL TEMPERATURE
27	-	2	Part 36	( R44769 NO LONGER AVAILABLE)
28	B3285R	1	Washer	-
29	-	1	Part 38	(AR45436, USE IF AVAILABLE)
29	R44302	1	Tie Band	-
30	14H605	1	Nut	0.164"
30	12M7084	1	Lock Washer	4.300 MM
31	AR48643	1	ELECTRICAL LIGHTER	(SUB FOR AR46079) (FOR PARTS SEE PAGE 85-10)
32	AR46456	1	ELECTRICAL LIGHTER	ELEMENT, 12 VOLT
