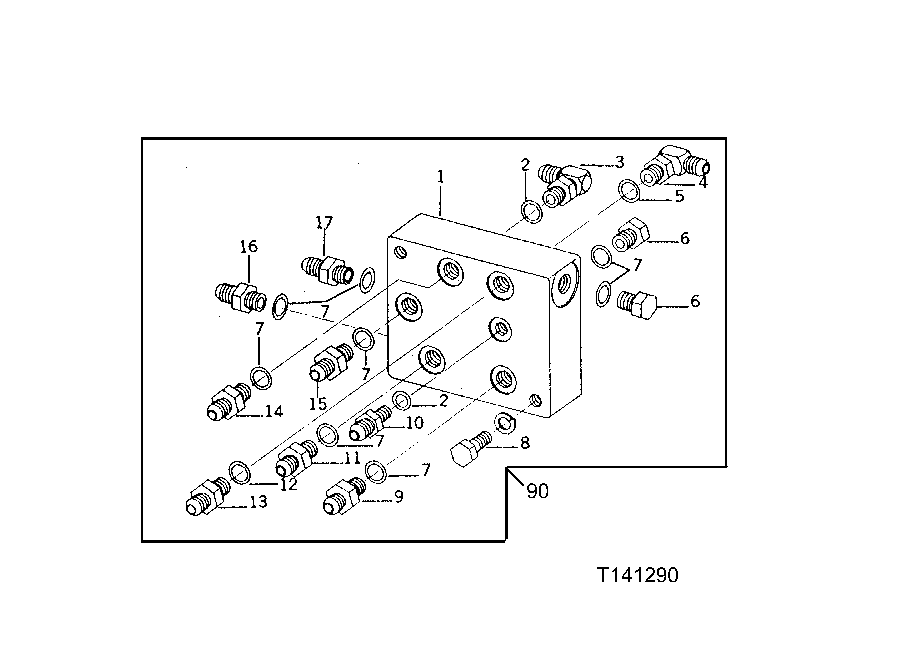

JUNCTION BLOCK [01H07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R45007	1	FITTING	-
2	R26287	2	O-Ring	-
3	AT32335	1	ELBOW FITTING	PRESSURE CONTROL VALVE BLEED TO JUNCTION BLOCK, (SUB FOR AR26746)
4	AT35121	1	Elbow Fitting	JUNCTION BLOCK RETURN LINE TO CLUTCH HOUSING, (SUB FOR AR26725)
5	R26448	1	O-Ring	-
6	R27094	2	Drain Plug	-
7	R26286	8	O-Ring	-
8	19H1648	2	Cap Screw	3/8" X 3/4"
8	12H304	2	Lock Washer	3/8"
9	R27272	1	Fitting	DIFFERENTIAL LOCK PRESSURE LINE TO JUNCTION BLOCK
10	R36742	1	COUPLING	BRAKE PRESSURE LINE TO JUNCTION BLOCK
11	R27272	1	Fitting	BRAKE VALVE RETURN LINE TO JUNCTION BLOCK
12	R26448	1	O-Ring	-
13	R27212	1	Fitting	STEERING RETURN LINE TO JUNCTION BLOCK
13	R46856	1	Fitting	STEERING VALVE RETURN TO JUNCTION BLOCK
14	R27272	1	Fitting	BRAKE VALVE RETURN LINE TO JUNCTION BLOCK
15	R27272	1	Fitting	STEERING PRESSURE LINE TO JUNCTION BLOCK
16	R27272	1	Fitting	PRESSURE CONTROL VALVE TO JUNCTION BLOCK
17	R27272	1	Fitting	BRAKE ACCUMULATOR LINE TO JUNCTION BLOCK
90	AT37626	1	SPOOL VALVE	(INCLUDES ALL PARTS ON THIS PAGE AND PAGES LISTED IN FOOTNOTE)
