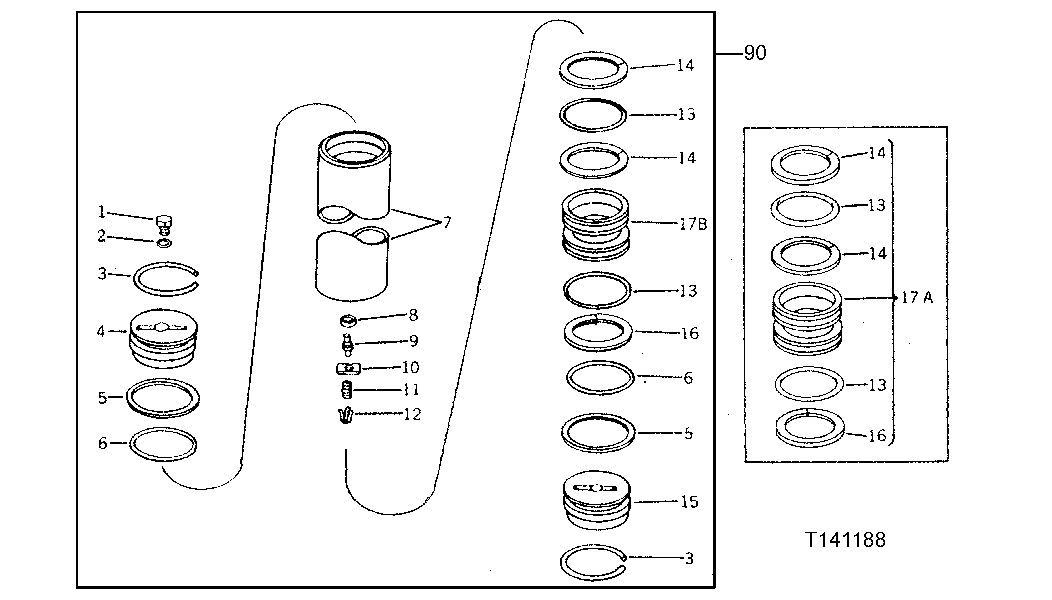

HYDRAULIC ACCUMULATOR (MODEL NO. 3HA4) (REPLACEMENT ACCUMULATOR FOR AR45686) [01H16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27094	1	Drain Plug	(A)
2	R26286	1	O-Ring	(A)
3	U10136	2	SNAP RING	(A)
4	R48957	1	END	(A)
5	R78823	2	BACK-UP RING	(A) (SUB FOR R35684, THIS APPLICATION)
6	R86192	2	O-RING	(A) (SUB FOR U12331)
7	R46986	1	HYDRAULIC CYLINDER BARREL	(A)
8	R60038	1	Packing	(A) (SUB FOR R26760)
9	R47085	1	VALVE	(A)
10	R47087	1	WASHER	(A)
11	R47086	1	SPRING	(A)
12	R41877	1	GUIDE	(A)
13	A4728R	2	O-Ring	(A)
14	L29015	2	BACK-UP RING	(A)
15	R47912	1	CAP	(A)
16	R27649	1	BACK-UP RING	(A)
90	AR46054	1	ACCUMULATOR	(INCLUDES MARKED (A) ON THIS PAGE)
17A	AL23523	1	BEARING	(SUB R57103, (2) A4728R, R27649 AND (2) L29015)
17B	R57103	1	PISTON	(A)

HYDRAULIC ACCUMULATOR (MODEL NO. 3HA4) (REPLACEMENT ACCUMULATOR FOR AR45686) [01H16]

Нет текстового описания
