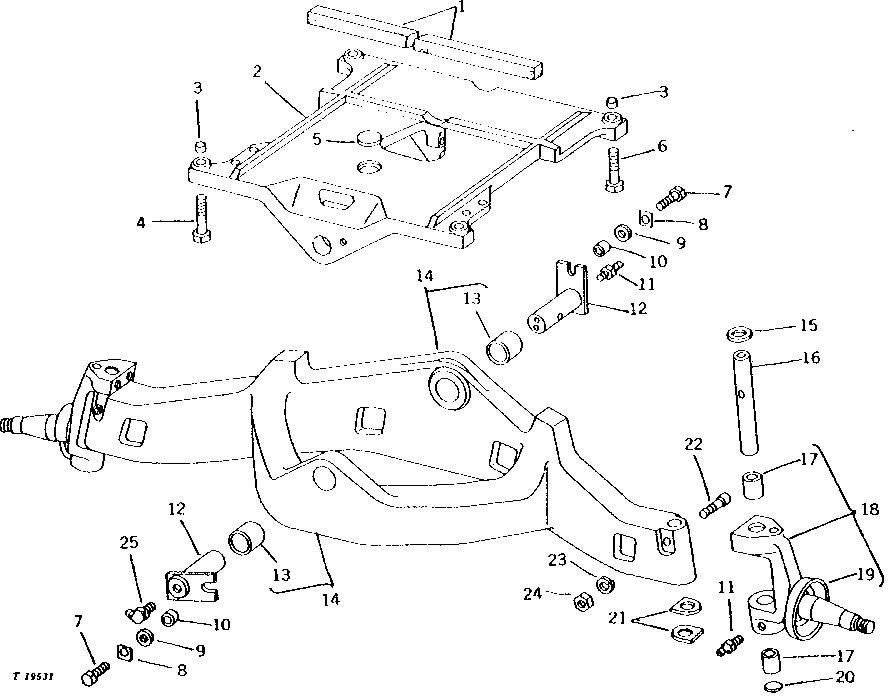

FRONT AXLE AND PIVOT BRACKET [01H23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(MAKE ROM AR30937 URETHANE FOAM STRIP)
2	R45265	1	BRACKET	-
2	R46710	1	BRACKET	-
3	F3515R	4	BUSHING	-
4	19H2411	2	Cap Screw	3/4" X 2-1/2"
4	19H3167	2	Cap Screw	3/4" X 3-1/4"
5	30H26	1	Plug	2-1/8"
6	19H2113	2	Cap Screw	3/4" X 3-1/4"
6	19H3196	2	Cap Screw	3/4" X 4"
7	19H3182	2	CAP SCREW	1/2" X 1-7/8"
8	R1888R	2	STRAP	-
9	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
10	R36728	2	BUSHING	-
11	JD7759	3	Lubrication Fitting	-
12	AR36078	2	PIN	-
13	R35389	1	BUSHING	-
14	AR35670	1	FRONT AXLE	(MARKED R36240)
15	A4733R	2	WASHER	-
16	R36307	2	PIN FASTENER	-
17	D1888R	4	BUSHING	-
18	AR36034	2	KNUCKLE	-
19	-	1	Part 22	(SUB AR36034)
20	D1881R	2	FITTING	-
21	A5325R	4	WASHER	-
22	D156R	2	BOLT	-
23	12H303	2	Lock Washer	5/16"
24	14H785	2	Nut	5/16"
25	JD7781	1	Lubrication Fitting	-

FRONT AXLE AND PIVOT BRACKET [01H23]
