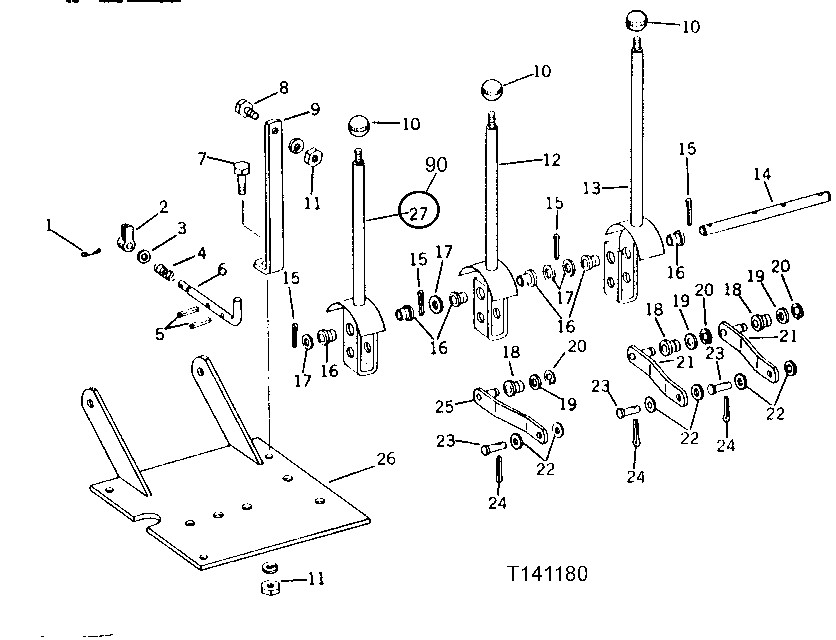

CONTROL VALVE LEVERS AND LINKAGE [01H10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H231	1	SPRING PIN	3/32" X 3/4"
2	R62652	1	Arm	(SUB FOR R41338)
3	24M7096	1	Washer	0.413" X 0.709" X 0.063"
4	R36715	1	SPRING	-
5	34H249	2	Spring Pin	1/8" X 7/8"
6	R45077	1	ROD	( R45077 NO LONGER AVAILABLE)
7	19H2676	3	Cap Screw	3/8" X 1"
8	19H1648	1	Cap Screw	3/8" X 3/4"
9	R42083	1	STRAP	-
10	F2861R	3	KNOB	-
11	14H812	4	NUT	3/8"
11	12H304	4	Lock Washer	3/8"
12	AR46134	1	LEVER	-
13	AR46133	1	LEVER	-
14	R44760	1	PIN FASTENER	-
15	11M7015	4	Cotter Pin	3.200 X 25 MM
16	R42093	8	Grommet	-
17	R1836R	4	Washer	-
18	R41076	3	Grommet	-
19	24H1227	3	Washer	17/32" X 13/16" X 0.060"
20	R26871	3	Snap Ring	(SUB FOR P44982)
21	AR46132	2	LINK	-
22	24H1290	6	Washer	21/64" X 3/4" X 0.035"
23	A3126R	3	PIN	-
24	11M7081	3	Cotter Pin	2.500 X 20 MM
25	AR46135	1	LINK	-
26	AR46131	1	BRACKET	-
27	AR46134	1	LEVER	-
27	-	1	Part 29	(A) ( AT37620 USE IF AVAILABLE)
90	AT37626	1	SPOOL VALVE	(INCLUDES MARKED (A) ON THIS PAGE AND PAGES LISTED IN FOOTNOTE)

CONTROL VALVE LEVERS AND LINKAGE [01H10]
