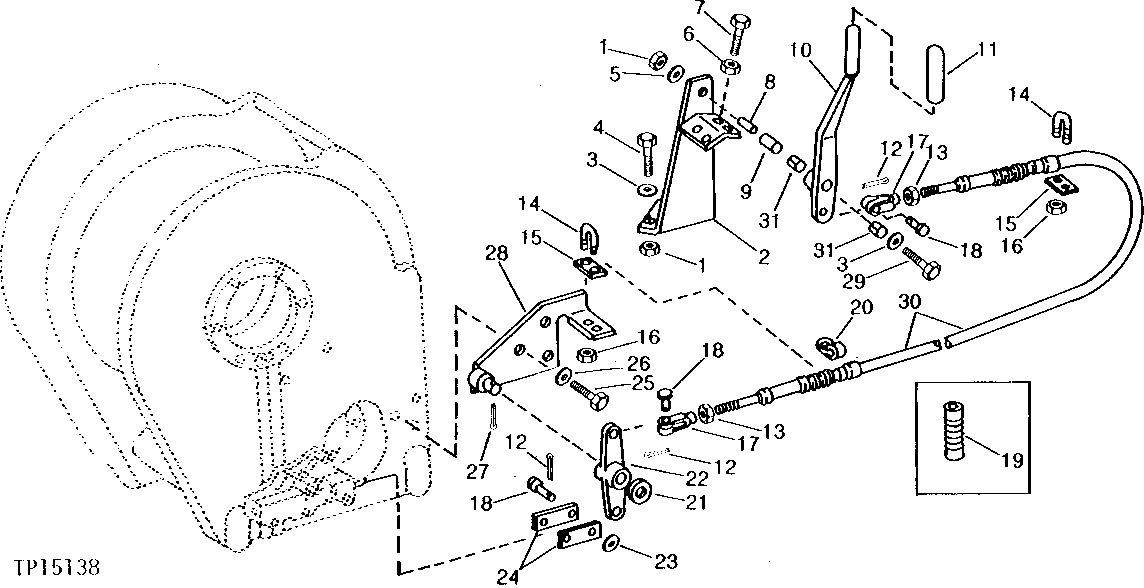

WINCH CONTROL LINKAGE (SERIAL NO. 218192- ) [02K11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H1040	4	Nut	1/2", (SUB FOR 14H809)
2	AT37532	1	SUPPORT	-
3	12H301	4	Lock Washer	1/2"
4	19H2898	3	Cap Screw	1/2" X 1-1/4"
5	24H1254	1	Washer	17/32" X 1-1/8" X 0.105"
6	14H732	2	Nut	3/8"
7	19H1648	2	Cap Screw	3/8" X 3/4"
8	H23248	1	BUSHING	-
9	T13742	1	BUSHING	-
10	T37057	1	LEVER	(SUB AT52968, THIS APPLICATION)
10	AT52968	1	LEVER	-
11	T37058	1	GRIP	-
12	11M7079	4	Cotter Pin	2.500 X 12 MM
13	14H649	2	Nut	1/4"
14	T13988	2	U-BOLT	-
15	T15021	2	STRAP	-
16	14H850	4	NUT	1/4"
17	T184870	2	YOKE	(SUB FOR T38708)
18	P46404	4	Pin Fastener	-
19	T48413	2	BOOT	(USE WITH AT43015)
20	T24958	1	Clip	-
21	24H1181	1	Washer	25/32" X 1-1/8" X 0.060"
22	T44087	1	BELLCRANK	-
23	24H1136	2	Washer	11/32" X 11/16" X 0.065"
24	T38710	2	ADJUSTING STRAP	-
25	19H2676	3	Cap Screw	3/8" X 1"
26	12H304	3	Lock Washer	3/8"
27	11M7082	1	Cotter Pin	2.500 X 25 MM
28	AT43014	1	BRACKET	-
29	19H3057	1	Cap Screw	1/2" X 2-3/4"
30	AT151408	1	PUSH PULL CABLE	(SUB FOR AT43015 AND AT83372)
31	820148	2	BUSHING	-

WINCH CONTROL LINKAGE (SERIAL NO. 218192- ) [02K11]
