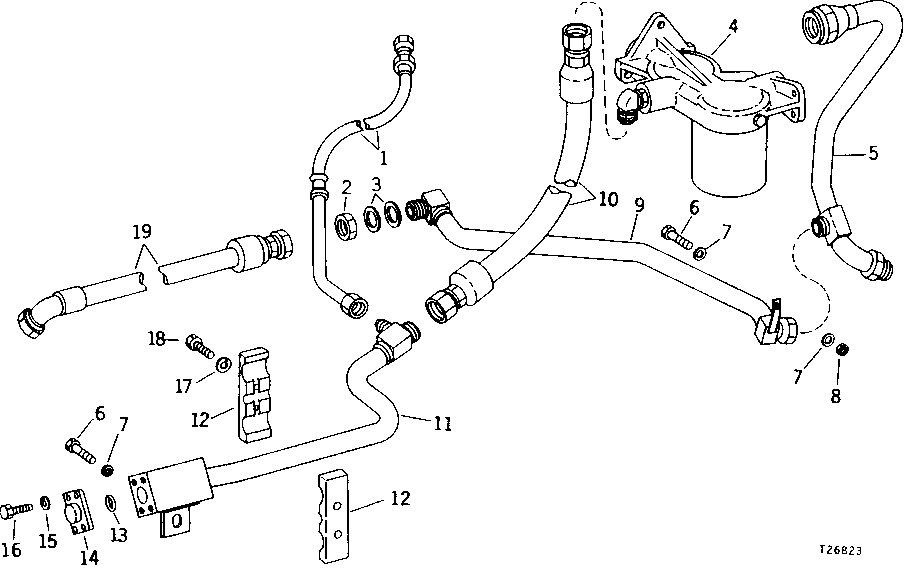

HYDRAULIC FILTER RETURN AND TRANSMISSION CHARGE LINES (SERIAL NO. -228307) [02C13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT36982	1	HYDRAULIC HOSE	-
2	R36619	1	NUT	-
3	T141566	2	THRUST WASHER	(SUB FOR T21424)
4	-	1	Part 4	-
5	AT36297	1	OIL LINE	-
6	19H1741	2	CAP SCREW	1/2" X 1-1/8"
7	24H1625	3	Washer	17/32" X 1" X 0.120"
8	14H1040	1	Nut	1/2", (SUB FOR 14H809)
9	-	1	Part 9	( AT36306 NO LONGER AVAILABLE)
10	AT36303	1	HYDRAULIC HOSE - FABRICATE	584 MM LONG (1-5/8" X 23")
11	AT36304	1	OIL LINE	-
12	T37099	2	HALF CLAMP	-
13	U12037	1	O-Ring	(WITHOUT AUXILIARY WINCH)
14	T37576	1	FITTING	(WITHOUT AUXILIARY WINCH)
15	12H304	4	Lock Washer	3/8", (WITHOUT AUXILIARY WINCH)
16	19H3239	4	Cap Screw	3/8" X 1-1/4", (WITHOUT AUXILIARY WINCH)
17	12H301	1	Lock Washer	1/2"
18	19H3057	1	Cap Screw	HS, SAE 8, 1/2" X 2-3/4"
19	AT36307	1	HYDRAULIC HOSE	838 MM LONG (1-5/16" X 33")

HYDRAULIC FILTER RETURN AND TRANSMISSION CHARGE LINES (SERIAL NO. -228307) [02C13]
