Открытый узел

AUXILIARY WINCH RIGHT QUILL [02J03]

AUXILIARY WINCH RIGHT QUILL [02J03]

AUXILIARY WINCH RIGHT QUILL [02J03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

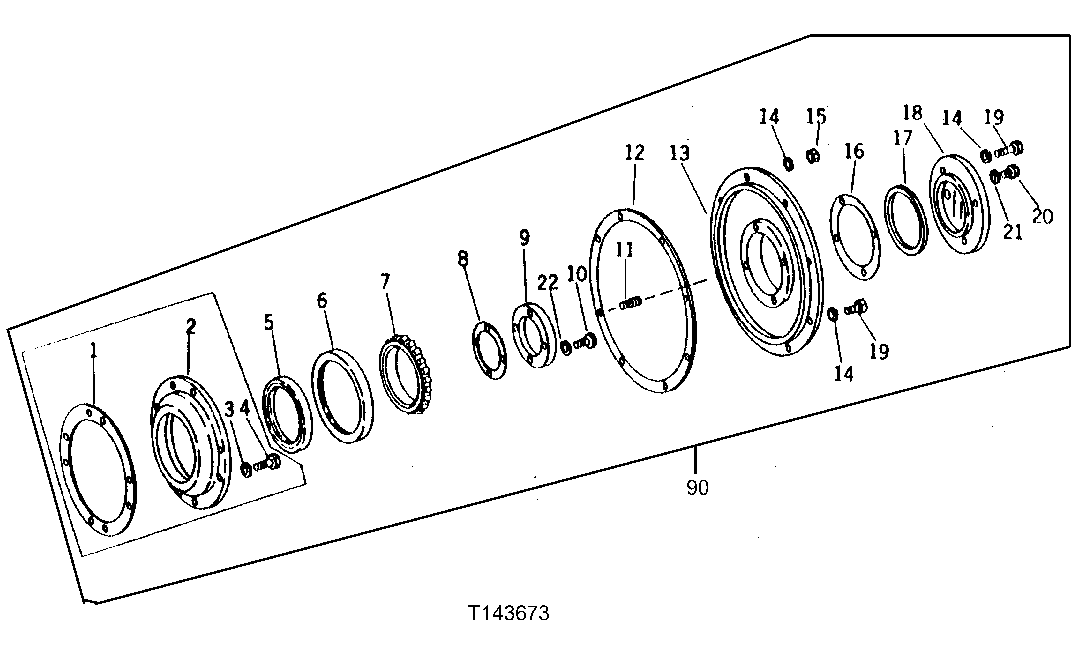

AUXILIARY WINCH RIGHT QUILL [02J03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T16374	1	GASKET	-
2	T16356	1	BEARING HOUSING W/O BEARING	-
3	12H304	8	Lock Washer	3/8"
4	19H2676	8	Cap Screw	3/8" X 1"
5	AT14835	1	SEAL	-
6	JD8245	1	Bearing Cup	-
7	JD8915	1	Bearing Cone	-
8	-	1	Part 8	(A) 0.18 MM (.007") (SUB FOR T16376) ( T54613 NOT AVAILABLE)
8	-	1	Part 9	(A) 0.13 MM (.005") (SUB FOR T16377) ( T54614 NOT AVAILABLE)
8	-	1	Part 10	(A) 0.25 MM (.010") (SUB FOR T16378) ( T54615 NOT AVAILABLE)
9	T54612	1	WASHER	(SUB FOR T16375)
10	19H3483	4	Cap Screw	3/8" X 1-1/8"
11	K3083R	1	STUD	-
12	T16364	1	GASKET	-
13	T16354	1	BEARING HOUSING W/O BEARING	-
14	12H293	12	Lock Washer	7/16"
15	14H813	1	Nut	7/16"
16	-	1	Part 18	(B) 0.18 MM (.010") ( T16367 NOT AVAILABLE)
16	-	1	Part 19	(B) 0.13 MM (.005") ( T16368 NOT AVAILABLE)
16	-	1	Part 20	(B) 0.25 MM (.010") ( T16369 NOT AVAILABLE)
17	T16977	1	WASHER	-
18	T16366	1	RETAINER	-
19	19H3104	11	Cap Screw	7/16" X 1-1/4"
20	19H2038	1	Cap Screw	3/8" X 1/2"
21	A3098R	1	LOCK WASHER	-
22	12H304	4	Lock Washer	3/8"
90	AT40858	1	WINCH	(UNIT MUST BE EQUIPPED WITH 100 CM3 (6.00 CU. IN.) HYDRAULIC PUMP) (CONTAINS ALL PARTS ON THIS PAGE AND PAGES LISTED IN FOOTNOTE ON PAGE TITLED LOG ARCH AND FAIRLEAD (SERIAL NO. -218 (NO LONGER AVAILABLE)
