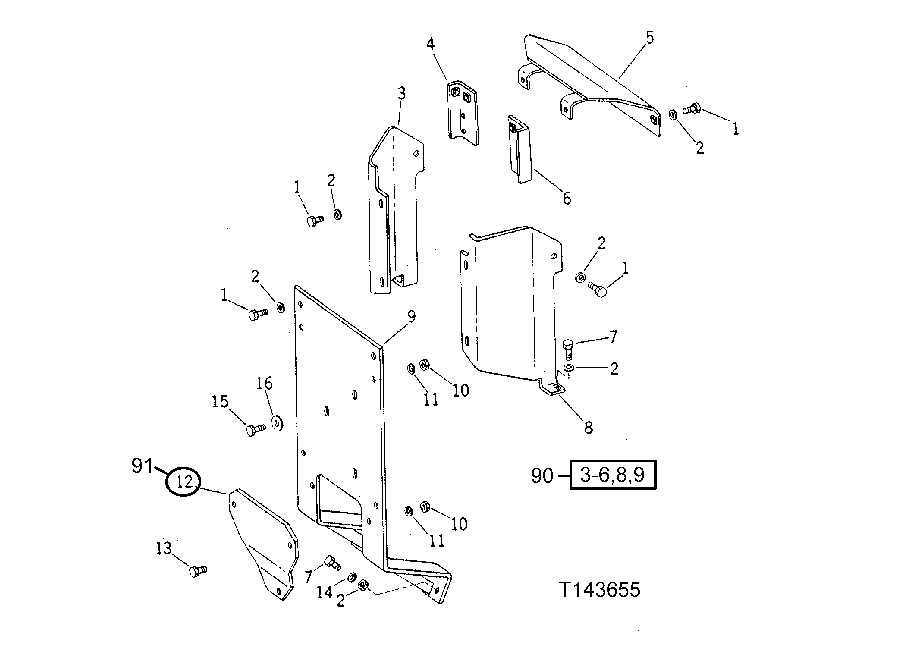

AUXILIARY WINCH COVERS AND BRACKETS [02J21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1741	10	CAP SCREW	1/2" X 1-1/8"
2	24H1349	14	Washer	9/16" X 1-1/4" X 0.134"
3	-	1	Part 3	(A) R.H. ( T37924 - USE IF AVAILABLE)
4	AT36924	1	BRACKET	(A) R.H.
5	-	1	Part 5	(A) TOP ( AT36624 - USE IF AVAILABLE)
6	AT36925	1	BRACKET	(A) L.H.
7	19H2898	4	Cap Screw	1/2" X 1-1/4"
8	-	1	Part 8	(A) L.H. ( T37923 - USE IF AVAILABLE)
9	-	1	Part 9	(A) FRONT ( AT36625 - USE IF AVAILABLE)
10	14H812	5	NUT	3/8"
11	12H304	5	Lock Washer	3/8"
12	T37919	1	BRACKET	(FOR UNITS BUILT PRIOR TO SERIAL NO. 218192; SUB AT46669) (FOR UNITS BUILT AFTER SERIAL NO. 218192; SUB T48155)
12	-	1	Part 13	(B) ( T48155 - NO LONGER AVAILABLE)
13	19H2676	2	Cap Screw	3/8" X 1"
14	12H301	2	Lock Washer	1/2"
15	19H2855	3	Cap Screw	3/8" X 3-1/4"
16	24H1682	3	Washer	13/32" X 7/8" X 0.120"
90	AT40858	1	WINCH	(UNIT MUST BE EQUIPPED WITH 100 CM3 (6.00 CU. IN.) HYDRAULIC PUMP) (NO LONGER AVAILABLE) (CONTAINS ALL PARTS IDENTIFIED BY (A) ON THIS AND PAGES LISTED IN FOOTNOTE ON PAGE TITLED LOG ARCH AND FAIRLEAD (SERIAL NO. -218
91	AT46669	1	KIT	AUXILIARY WINCH (CONTAINS ALL PARTS IDENTIFIED BY (B) AND ONE AND PAGES IN FOOTNOTE ON PAGE SEAT SUPPORT M
