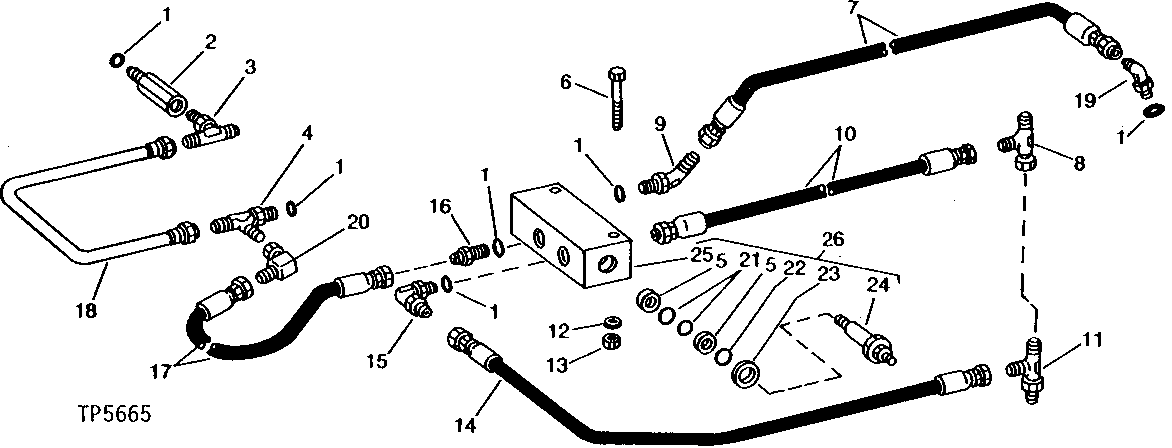

WINCH CONTROL VALVE REGULATOR VALVE AND OIL LINES (SERIAL NO. -218191) [02K04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	6	O-Ring	-
2	R37460	1	Adapter Fitting	-
3	AT36465	1	Tee Fitting	-
4	AT37516	1	TEE FITTING	-
5	T35985	2	Back-Up Ring	-
6	19H3132	2	Cap Screw	5/16" X 2-1/4"
7	AT37528	1	HYDRAULIC HOSE	2 337 MM LONG (9/16" X 92")
8	AT36921	1	Tee Fitting	-
9	AT38033	1	Elbow Fitting	-
10	AT69262	1	HYDRAULIC HOSE - FABRICATE	(SUB FOR AT37535) 609 MM LONG (9/16" X 24")
11	AT37518	1	Tee Fitting	-
12	12H291	2	Lock Washer	5/16"
13	14H611	2	Nut	5/16"
14	AT34784	1	HYDRAULIC HOSE - FABRICATE	508 MM LONG (9/16" X 20") (SUB FOR AT37524)
15	AT35121	1	Elbow Fitting	-
16	R27212	1	Fitting	-
17	AT38628	1	Hydraulic Hose	-
18	AT37525	1	LINE	MAIN LUBRICATION
19	AT38033	1	Elbow Fitting	45°
20	AE24616	1	Elbow Fitting	-
21	Z29304	2	O-Ring	-
22	P50883	1	Ring	-
23	T74425	1	O-Ring	(SUB FOR T42798)
24	-	1	Part 24	(SUB AT37517)
25	-	1	Part 25	(SUB AT37517)
26	-	1	Part 26	( AT37517 NO LONGER AVAILABLE)

WINCH CONTROL VALVE REGULATOR VALVE AND OIL LINES (SERIAL NO. -218191) [02K04]
