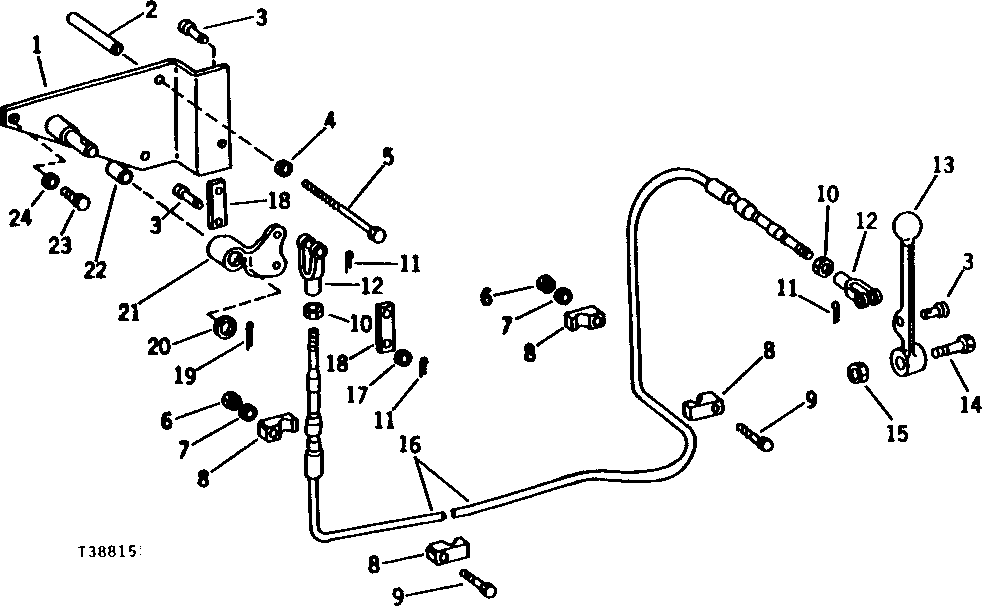

WINCH CONTROL LEVER AND LINKAGE (SERIAL NO. -218191) [02J22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT37527 USE IF AVAILABLE)
2	T25569	2	BUSHING	-
3	P46404	4	Pin Fastener	-
4	12H301	6	Lock Washer	1/2"
5	19H2211	2	Cap Screw	1/2" X 5"
6	14H812	2	NUT	3/8"
7	12H304	2	Lock Washer	3/8"
8	T33483	4	CLAMP	-
9	19H3217	2	Cap Screw	3/8" X 1-3/4"
10	14H649	2	Nut	1/4"
11	11M7079	4	Cotter Pin	2.500 X 12 MM
12	T184870	2	YOKE	(SUB FOR T38708)
13	-	1	Part 13	( T41499 USE IF AVAILABLE)
14	T49588	1	Cap Screw	(SUB FOR T26190)
15	14H849	1	Nut	7/16"
16	AT40480	1	PUSH PULL CABLE	-
17	24H1136	2	Washer	11/32" X 11/16" X 0.065"
18	T38710	2	ADJUSTING STRAP	-
19	11M7082	1	Cotter Pin	2.500 X 25 MM
20	24H1181	1	Washer	13/16" X 1-1/8" X 0.060"
21	T38709	1	LEVER	-
22	T13742	1	BUSHING	-
23	19H2633	1	Cap Screw	3/8" X 1-1/2"
24	24H1682	1	Washer	13/32" X 7/8" X 0.120"

WINCH CONTROL LEVER AND LINKAGE (SERIAL NO. -218191) [02J22]
