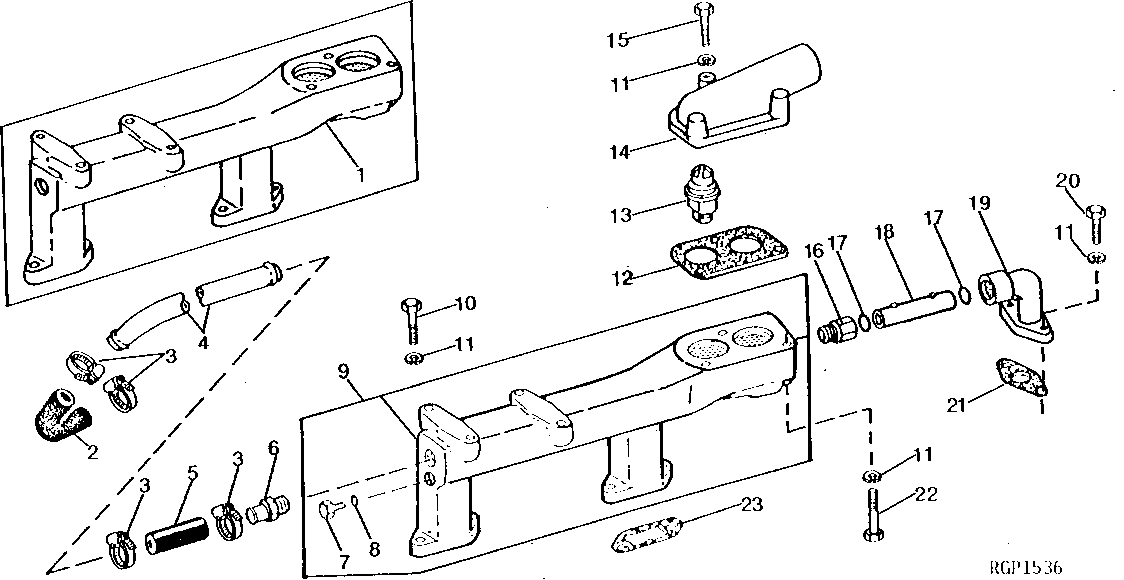

WATER MANIFOLD AND THERMOSTAT COVER [01D11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R50415	1	MANIFOLD	(SUB RE12848)
2	R47430	1	HOSE	-
3	AR21839	4	Clamp	-
4	R50403	1	TUBE	-
5	A5203R	1	HOSE	22 MM X 76 MM (7/8" X 3")
6	R48362	1	Adapter Fitting	-
7	R82719	1	Fitting Plug	(SUB FOR R27094, THIS APPLICATION)
8	R77673	1	O-Ring	-
9	RE12848	1	MANIFOLD	(MARKED R78123)
10	19H3385	4	Cap Screw	1/2" X 1-1/8"
11	12H304	9	Lock Washer	3/8"
12	R46479	1	GASKET	-
13	AR48675	2	Thermostat	78° - 86°C (173° - 186°F)
14	R53423	1	COVER	-
15	19H3031	1	Cap Screw	3/8" X 2-1/2"
16	R43491	1	FITTING	-
17	R47153	2	O-Ring	(SUB FOR R50420, THIS APPLICATION)
18	R52738	1	TUBE	-
19	R52739	1	ELBOW FITTING	-
20	19H3483	2	Cap Screw	3/8" X 1-1/8"
21	R43563	1	GASKET	-
22	19H2458	2	Cap Screw	3/8" X 3"
23	R88397	2	Gasket	(SUB FOR R42693)

WATER MANIFOLD AND THERMOSTAT COVER [01D11]
