Открытый узел

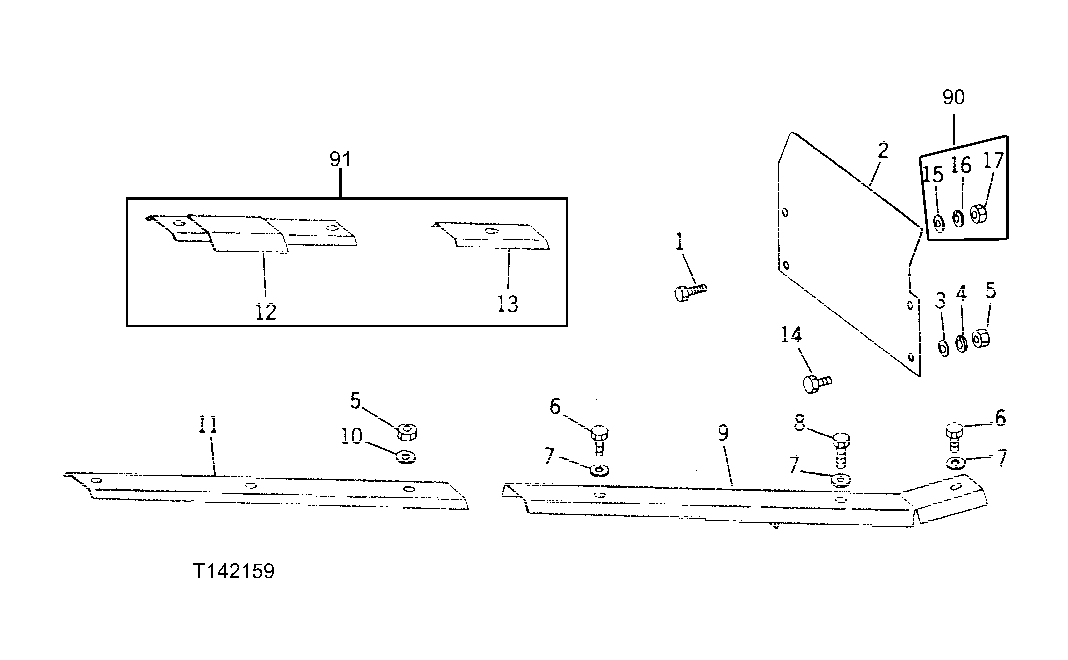

TILT CYLINDER HOSE SHIELDS AND GUARDS [02E17]

TILT CYLINDER HOSE SHIELDS AND GUARDS [02E17]

TILT CYLINDER HOSE SHIELDS AND GUARDS [02E17]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

TILT CYLINDER HOSE SHIELDS AND GUARDS [02E17]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H3065	2	Cap Screw	3/8" X 2"
2	AT129182	1	SHIELD	(SUB FOR T37185) (ALSO ORDER (2) 19H1801)
3	24H1308	2	Washer	13/32" X 1" X 0.134"
4	12H304	2	Lock Washer	3/8"
5	14H812	5	NUT	3/8"
6	19H2676	2	Cap Screw	3/8" X 1"
7	24H1304	3	WASHER	13/32" X 23/32" X 0.120"
8	19H3385	1	Cap Screw	1/2" X 1-1/8"
9	AT36753	1	GUARD	-
10	24M7296	3	Washer	10.500 X 30 X 2.500 MM
11	T38125	1	GUARD	(WITHOUT TRAIL BUILDING VERTICAL EXTENSIONS)
12	AT42532	1	GUARD	(A) (WITH TRAIL BUILDING VERTICAL EXTENSIONS)
13	T43663	1	SHIELD	(A) (WITH TRAIL BUILDING VERTICAL EXTENSIONS)
14	19H2676	2	Cap Screw	3/8" X 1"
15	24H1308	2	Washer	(C) 13/32" X 1" X 0.134"
16	12H304	2	Lock Washer	(C) 3/8"
17	14H812	2	NUT	(C) 3/8"
90	AT48162	1	FRAME	(INCLUDES PARTS MARKED (C) ON THIS PAGE AND PAGES LISTED IN FOOTNOTE LOCATED ON PAGE SELECTIVE CONTROL VALVE OIL LINES (70-52))
91	AT42528	1	KIT	TRAIL BUILDING VERTICAL EXTENSION
