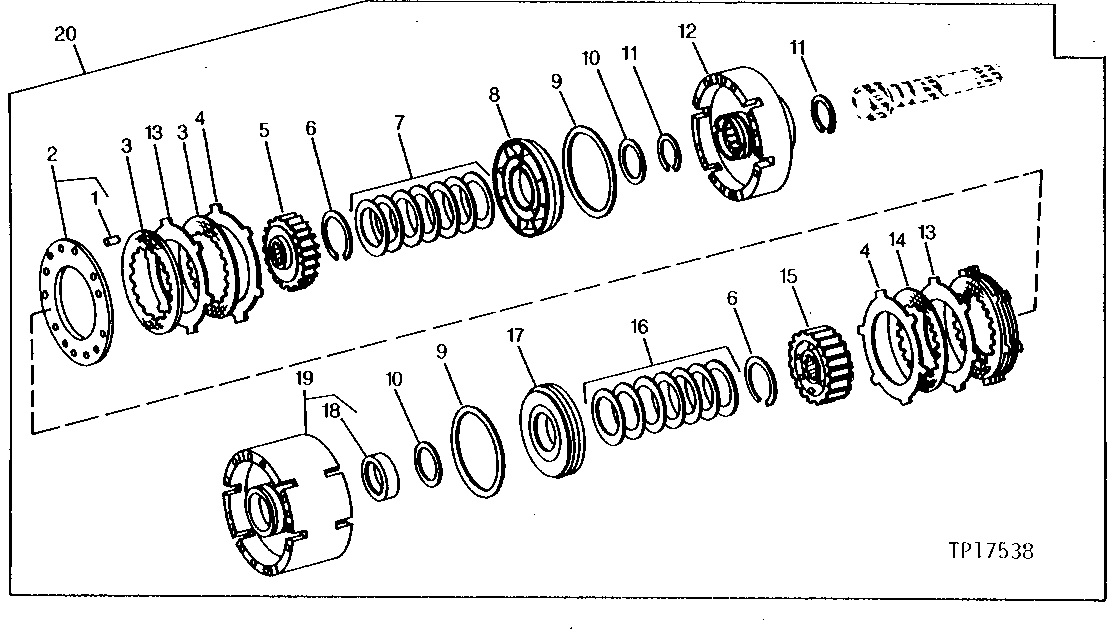

REPLACEMENT TRANSMISSION CLUTCH PACKS, C-1 AND C-2 [01F14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R30587	2	Dowel Pin	-
2	AR68353	1	PLATE	-
3	RE28023	6	CLUTCH DISK	(SUB FOR AR87484 AND RE20133)
4	R46418	6	CLUTCH PLATE	(LOW-RANGE CLUTCH) (C-1)
4	R46418	2	CLUTCH PLATE	(USE WITH RE28023)
5	AR104428	1	HUB	LOW-RANGE CLUTCH, (MARKED R69665) (WITH THRUST WASHERS)
6	R43383	2	Snap Ring	-
7	R70027	14	Disk Spring	-
8	R43304	1	PISTON	LOW-RANGE CLUTCH
9	R43380	2	WASHER	-
10	R43381	2	Washer	-
11	R36295	2	Snap Ring	-
12	R69662	1	DRUM	-
13	R46418	6	CLUTCH PLATE	(HIGH-RANGE CLUTCH) (C-2)
13	R46418	10	CLUTCH PLATE	(SUB FOR R81655) (USE WITH RE28023)
14	RE28023	6	CLUTCH DISK	(SUB FOR AR87484 AND RE20133)
15	AR104427	1	HUB	HIGH-RANGE CLUTCH, (MARKED R69664) (WITH THRUST WASHER)
16	R70027	14	Disk Spring	-
17	R43304	1	PISTON	HIGH-RANGE CLUTCH
18	R43367	1	BUSHING	-
19	AR90975	1	DRUM	(MARKED R69663)
20	RE23048	1	CLUTCH	(SUB FOR RE21466 AND RE18115)

REPLACEMENT TRANSMISSION CLUTCH PACKS, C-1 AND C-2 [01F14]

Нет текстового описания
