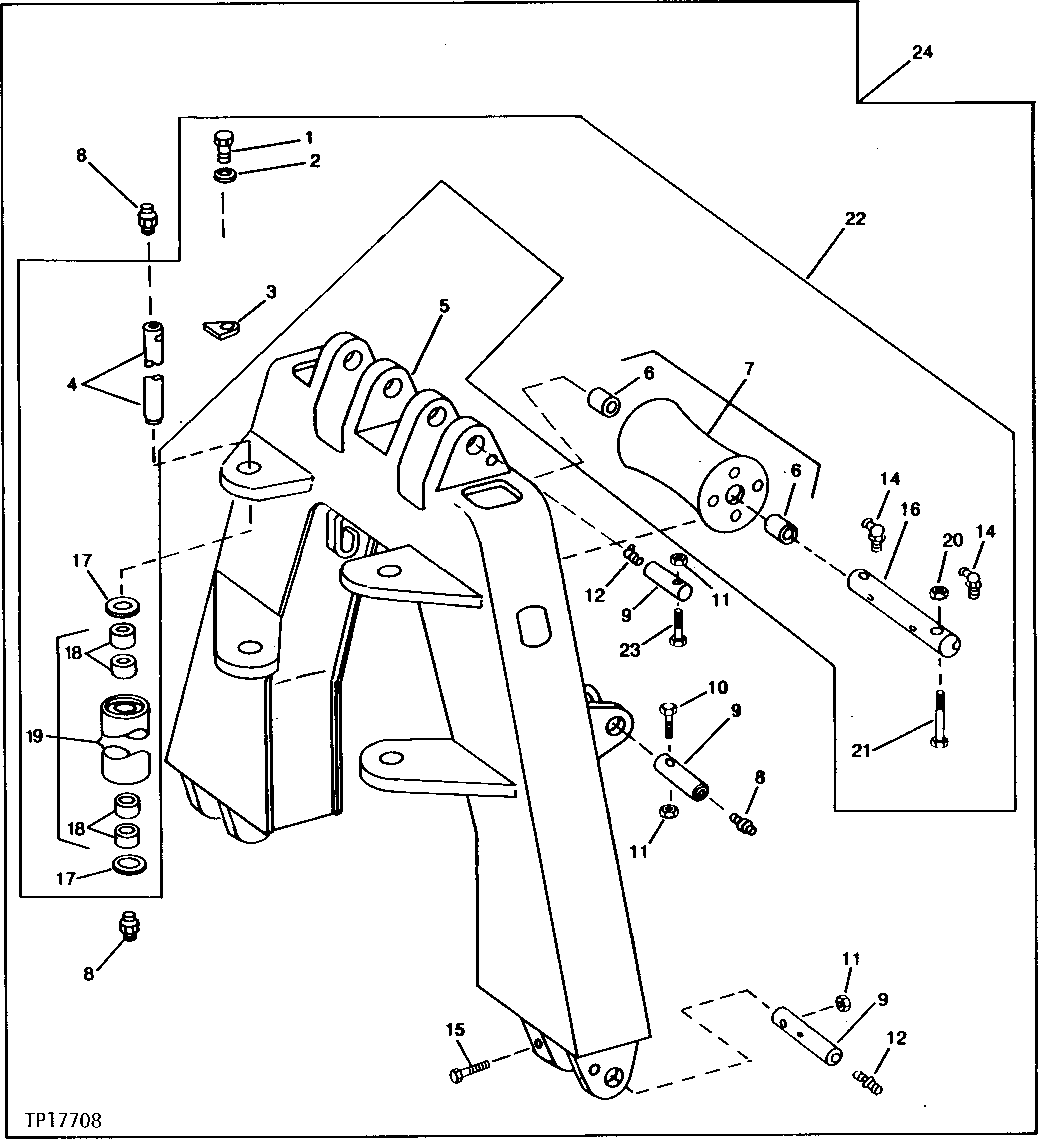

REPLACEMENT LOG ARCH (DUAL FUNCTION BOOM) [02H22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2898	2	Cap Screw	1/2" X 1-1/4"
2	T21242	2	Washer	-
3	T47100	2	BRACKET	-
4	T77837	2	PIN FASTENER	-
5	T78852	1	ARCH	-
6	U30019	2	BUSHING	(SUB T90002, THIS APPLICATION)
7	AT34920	1	ROLLER	(SUB AT90002 AND (2) T39569)
8	JD7759	8	Lubrication Fitting	STRAIGHT, 1/8"
9	T77394	2	PIN	HORIZONTAL ROLLER
10	19H2211	2	Cap Screw	1/2" X 5"
11	H32811	2	Lock Nut	-
12	JD7778	4	Lubrication Fitting	1/8", 30°
13	U16842	2	PIN FASTENER	-
14	JD7763	2	Lubrication Fitting	1/8", 45°
15	19H3136	2	Cap Screw	1/2" X 5-3/4"
16	T77838	1	SHAFT	-
17	H21870	2	WASHER	-
18	U11121	4	BUSHING	-
19	AT40743	2	ROLLER	-
20	T11234	2	Lock Nut	-
21	19H2054	2	CAP SCREW	3/8" X 4-3/4"
22	-	1	Part 22	CABLE ( AT76906 NO LONGER AVAILABLE, ORDER INDIVIDUAL PARTS)
23	19H3542	2	Cap Screw	1/2" X 6-1/2"
24	-	1	Part 24	( AT78471 NO LONGER AVAILABLE)
25	T39569	2	Washer	-
