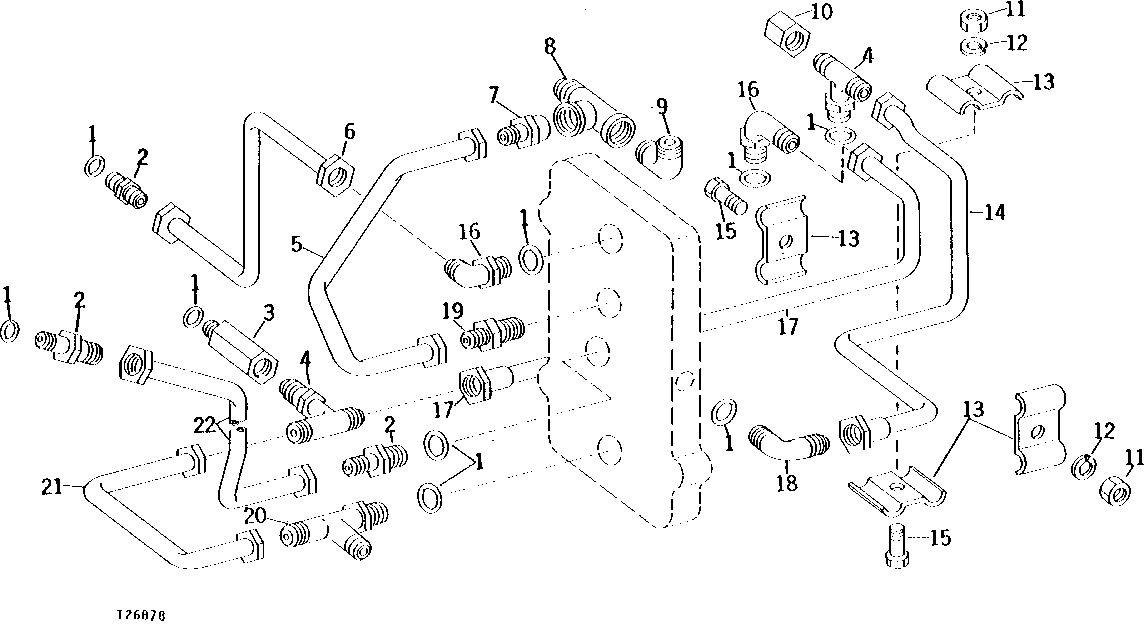

MAIN WINCH CONTROL VALVE OIL LINES (SERIAL NO. -218191) [02K05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	9	O-Ring	-
2	R27212	3	Fitting	-
3	R37460	1	Adapter Fitting	-
4	AT36465	2	Tee Fitting	-
5	AT34784	1	HYDRAULIC HOSE - FABRICATE	9/16" X 508 MM (20") X 9/16", (SUB FOR AT37524)
6	AT37520	1	LINE	-
7	E31684	1	COUPLING	-
8	T16571	1	Tee Fitting	-
9	-	1	Part 9	( T16996 NO LONGER AVAILABLE)
10	R39783	1	Fitting	-
11	14H812	2	NUT	3/8"
12	12H304	2	Lock Washer	3/8"
13	N103767	4	CLAMP	-
14	AT37522	1	LINE	-
15	19H1648	2	Cap Screw	3/8" X 3/4"
16	AT35121	2	Elbow Fitting	-
17	AT37526	1	LINE	UPPER LUBE
18	T28860	1	Elbow Fitting	(SUB FOR T37859)
19	T38693	1	Fitting	-
20	AT37516	1	TEE FITTING	-
21	AT37525	1	LINE	MAIN LUBE
22	AT37521	1	LINE	WINCH BRAKE
