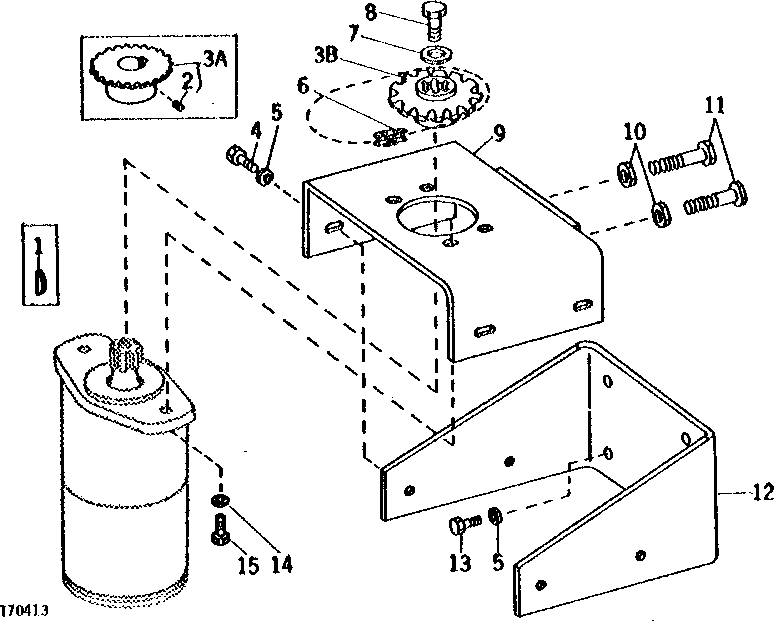

HYDRAULIC ROTATE MOTOR BRACKET (SERIAL NO. 228314-342922) [02H16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	26H85	1	Shaft Key	1/4" X 1"
2	22H1033	2	Set Screw	5/16" X 3/8"
4	19H3239	4	Cap Screw	3/8" X 1-1/4"
5	R57696	8	Washer	(SUB FOR T27398, THIS APPLICATION)
6	AT41256	1	LINK CHAIN	TYPE 60, 3/4" PITCH, 57 LINKS (ALSO INCLUDES ONE CONNECTING LINK WITH SPRING CLIP AND ONE OFFSET LINK)
7	24H1695	1	Washer	9/32" X 1-3/8" X 0.065"
8	19H1227	1	Cap Screw	1/4" X 1/2"
9	AT41255	1	BRACKET	(SUB AT62728)
10	14H1040	2	Nut	1/2"
11	19H2469	2	Cap Screw	1/2" X 2-1/4"
12	T42295	1	BRACKET	-
13	19H2676	4	Cap Screw	3/8" X 1"
14	12H301	2	Lock Washer	1/2"
15	19H2936	2	Screw	1/2" X 1-1/2"
3A	AT41257	1	CHAIN SPROCKET	-
3B	T59589	1	CHAIN SPROCKET	(12 TEETH)

HYDRAULIC ROTATE MOTOR BRACKET (SERIAL NO. 228314-342922) [02H16]
