GRAPPLE VALVE SECTION [02I18]

Нет текстового описания

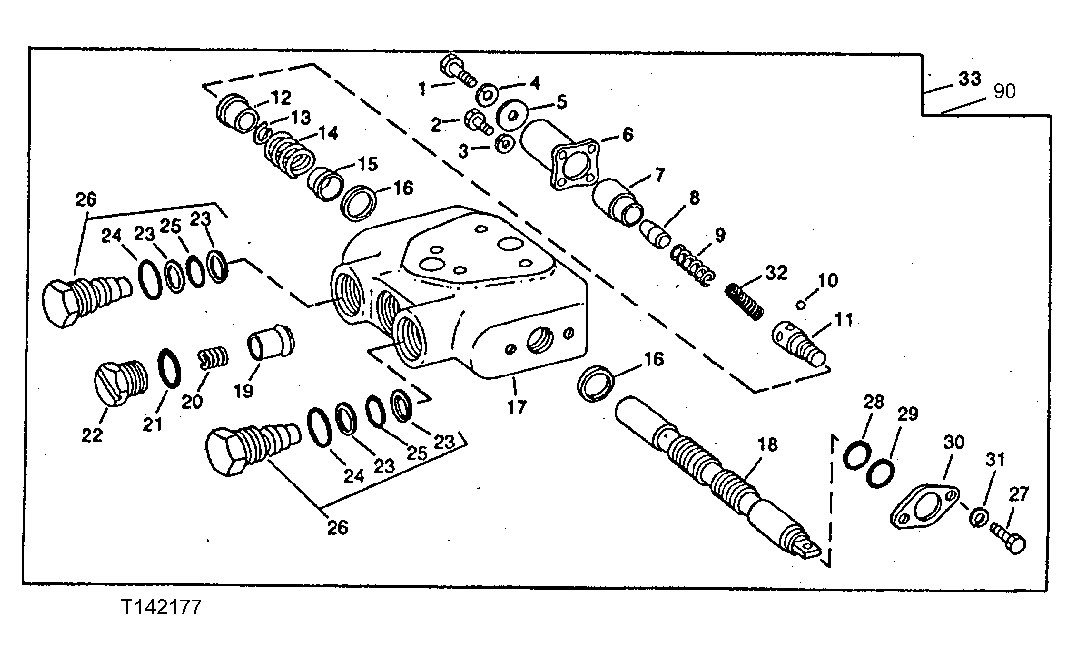

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21H1310	1	SCREW	(K) 1/4" X 1/2"
2	19H3554	4	Screw	(K) 1/4" X 0.880"
3	12H302	4	Lock Washer	1/4"
4	12H293	1	Lock Washer	(K) 7/16", (SUB FOR T36003)
5	24H1287	1	Washer	(K) 9/32" X 5/8" X 0.065"
6	T123401	1	CAP	(K) (USE WITHOUT T106147) (SUB FOR U17388)
6	-	1	Part 7	( T118754 NO LONGER AVAILABLE)
7	T129949	1	SLEEVE	(K)
8	T36004	1	FOLLOWER	(K)
9	T36002	1	SPRING	(K)
10	T120233	4	BALL	(K) (SUB FOR U17410 AND H22694)
11	T123402	1	RETAINER	(K) (SUB FOR T44194)
12	T44192	1	ROUND RETAINER	(K)
13	12H304	1	Lock Washer	3/8"
14	T34974	1	SPRING	(K)
15	T75987	1	PLUG	(K)
16	T122064	2	O-RING	(K) (K1) (USE WITH T106147) (SUB FOR T106371, THIS APPLICATION)
17	-	1	Part 18	(SUB AT84785)
18	-	1	Part 19	(SUB AT84785)
19	U17396	1	POPPET	-
20	U17406	1	SPRING	-
21	U17409	1	O-Ring	(K) (K1)
22	U17393	1	FITTING	-
23	T47769	4	BACK-UP RING	-
24	U15242	2	O-RING	(K)
25	T44948	2	O-Ring	(K)
26	AT68651	2	VALVE	RELIEF
27	19H2701	2	SCREW	1/4" X 5/8", (USE WITH T106147)
28	T118736	1	SEAL	(K1) (USE WITH T106147)
29	T118737	1	THRUST WASHER	(K1) (USE WITH T106147)
30	T106147	1	PLATE	(K1)
31	12H302	2	Lock Washer	1/4", (USE WITH T106147)
32	T129946	1	SPRING	-
33	AT151243	1	VALVE	(SUB FOR AT84785 AND AT128504) (INCLUDES AT149344 POSITIONER) (ALSO ORDER AT151244 SEAL KIT)
90	AT40546	1	CONTROL VALVE	(SUB AT68650)
