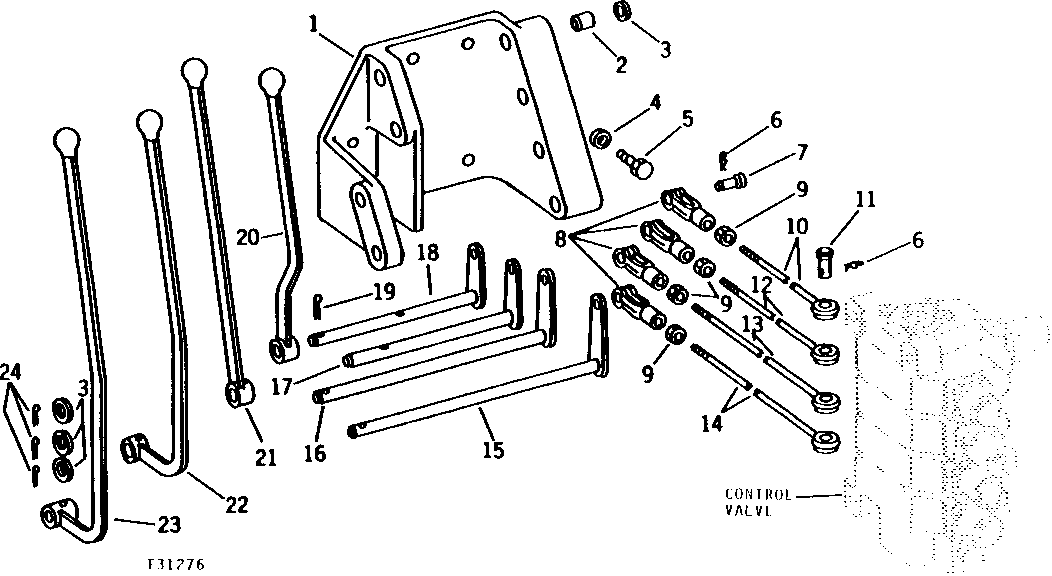

GRAPPLE SELECTIVE CONTROL VALVE LEVER AND LINKAGE [02H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T41561	1	SUPPORT	-
2	T37880	8	BUSHING	-
3	24H1375	7	Washer	11/16" X 1-1/8" X 0.060"
4	T35860	5	Washer	-
5	19H2898	1	Cap Screw	1/2" X 1-1/4"
6	11M7081	8	Cotter Pin	2.500 X 20 MM
7	P48769	4	Pin Fastener	-
8	M80373	4	Yoke	(SUB FOR T41575 AND L324T)
9	14H774	4	Nut	3/8"
10	AT40529	1	ROD	-
11	T19155	1	Pin Fastener	-
12	AT40530	1	ROD	-
13	AT40531	1	ROD	-
14	AT40532	1	ROD	-
15	AT40528	1	SHAFT	-
16	AT40527	1	SHAFT	-
17	AT40526	1	SHAFT	-
18	AT40525	1	SHAFT	-
19	25H1163	4	GROOVE PIN	1/4" X 1-3/8"
20	T41576	1	LEVER	-
21	T41577	1	LEVER	-
22	T41578	1	LEVER	-
23	T41579	1	LEVER	-
24	11M7015	3	Cotter Pin	3.200 X 25 MM

GRAPPLE SELECTIVE CONTROL VALVE LEVER AND LINKAGE [02H09]

Нет текстового описания
