Открытый узел

GRAPPLE CYLINDER [02I24]

GRAPPLE CYLINDER [02I24]

GRAPPLE CYLINDER [02I24]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

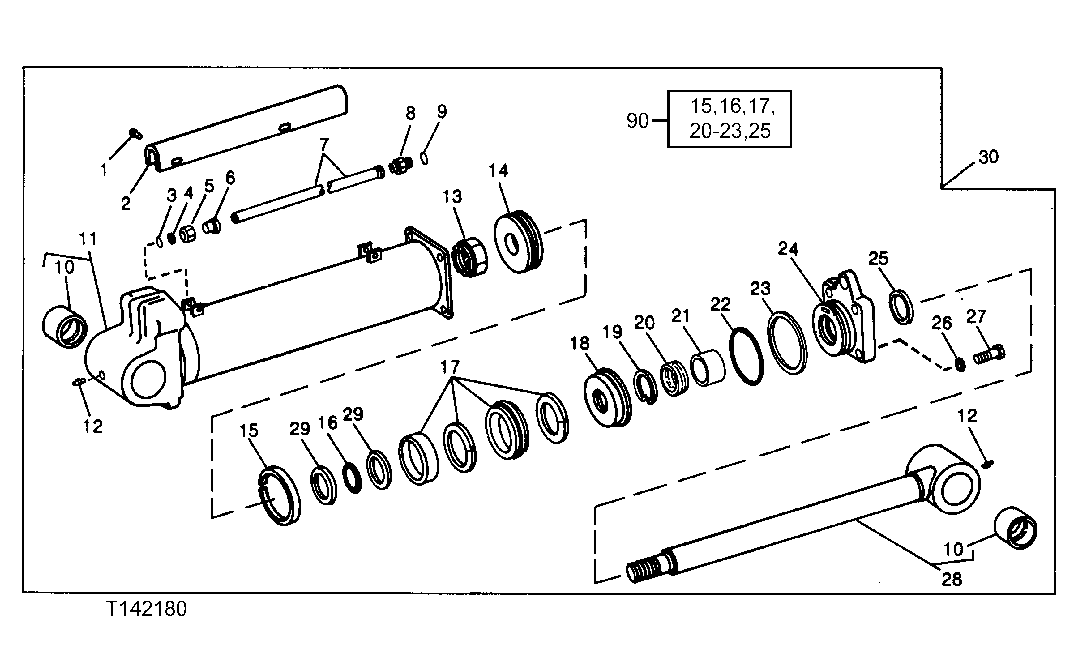

GRAPPLE CYLINDER [02I24]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2021	4	Cap Screw	3/8" X 5/8"
2	T42341	1	GUARD	-
3	A4730R	1	O-Ring	-
4	E13949	1	WASHER	BACKUP
5	T34874	1	Fitting	-
6	T34875	1	Fitting	-
7	T42340	1	TUBE	-
8	T26767	1	Fitting	(SUB FOR T37560)
9	R29936	1	O-Ring	-
10	T41995	4	BUSHING	-
11	AT41303	1	HYDRAULIC CYLINDER BARREL	(SUB AR89588)
11	AR89588	1	HYDRAULIC CYLINDER BARREL	-
12	JD7759	2	Lubrication Fitting	STRAIGHT, 1/8"
12	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
13	U43399	1	Lock Nut	-
14	U43398	1	PISTON	OUTER
15	U43397	1	WEAR RING	(A)
16	P50631	1	O-Ring	(A)
17	T54814	1	PACKING	(A) (SUB FOR U43396)
18	R78951	1	PISTON	INNER, (SUB FOR U43395)
19	U43391	1	Snap Ring	-
20	R76782	1	SEAL	(A) (SUB FOR T36189)
21	U43389	1	WEAR RING	(A)
22	U43393	1	O-RING	(A)
23	R78820	1	BACK-UP RING	(A) (SUB FOR U43392, THIS APPLICATION)
24	T42339	1	GUIDE	-
25	U43388	1	SEAL	(A)
26	T10510	4	Washer	(SUB FOR 24M7353)
27	19H3167	4	Cap Screw	3/4" X 3-1/4", (SUB 19H2725 AND T10510)
27	19H2725	4	Cap Screw	HS, SAE 8, 3/4" X 3-3/4"
28	AT41305	1	ROD	-
29	R78393	2	Back-Up Ring	-
30	AT41302	1	CYLINDER	(SUB AR89586)
30	RE14103	1	HYDRAULIC CYLINDER	(USE IF AVAILABLE) (SUB FOR AR89586 AND AT41302)
90	RE18744	1	HYDRAULIC CYLINDER KIT	(SUB FOR AT34930 AND RE13278) (SUB RE14104 AND RE17342) (CONSISTS OF ALL PARTS IDENTIFIED BY (A))
