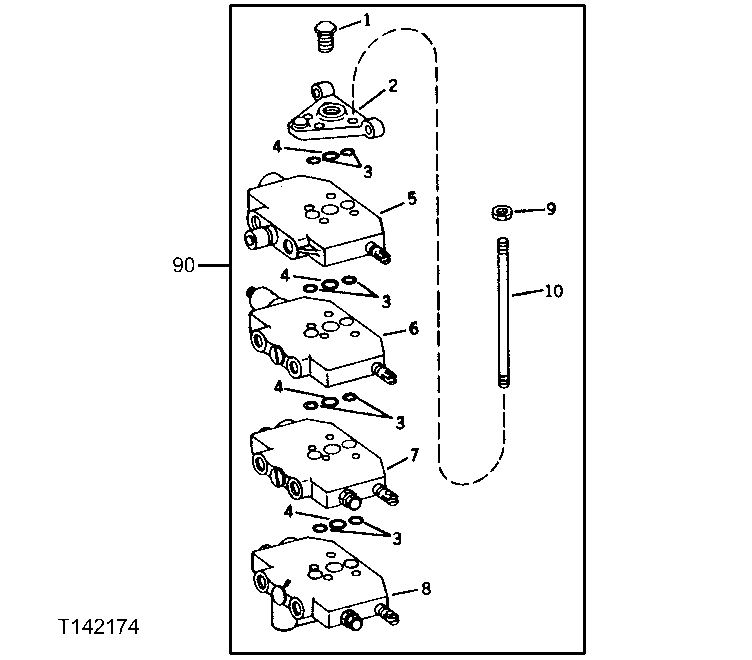

GRAPPLE CONTROL VALVE (SERIAL NO. -291754) [02I14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	15H562	1	Pipe Plug	1"
2	T41584	1	END PLATE	-
3	T30423	8	O-RING	-
4	T30424	4	O-RING	-
5	AT40544	1	DRAIN VALVE	(SUB AT59597)
5	AT46361	1	VALVE	(SUB AT59597)
6	AT128504	1	VALVE	(SUB FOR AT84785)
6	AT68650	1	CONTROL VALVE	(SUB AT128504)
6	AT40548	1	HYDRAULIC HOSE	GRAPPLE, (SUB AT68650)
7	AT40547	1	VALVE	BOOM, (SUB AT84788)
7	AT84788	1	VALVE	-
8	AT40545	1	VALVE	ARCH, (SUB AT84787)
8	AT84787	1	VALVE	-
9	U13184	4	Lock Nut	-
10	T44172	4	ROD	-
90	AT40524	1	CONTROL VALVE	(SUB AT68649)
90	AT68649	1	CONTROL VALVE	(SUB FOR AT46360 AND AT59596)

GRAPPLE CONTROL VALVE (SERIAL NO. -291754) [02I14]
