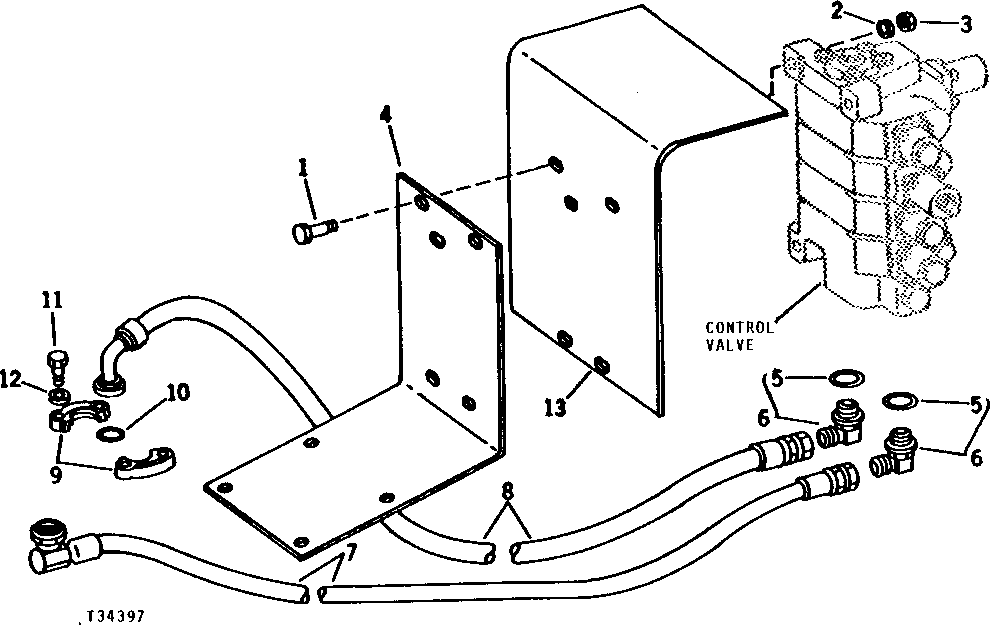

GRAPPLE CONTROL VALVE PRESSURE AND RETURN HOSES [02H10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1805	3	CAP SCREW	1/2" X 2-1/4"
1	19H2644	3	Cap Screw	HS, SAE 8, 1/2" X 2-1/2"
2	24H1341	3	Washer	17/32" X 15/16" X 0.060"
2	T29342	3	Washer	-
3	14H1040	3	Nut	1/2", (SUB FOR 14H809)
4	AT40523	1	SUPPORT	-
5	R29936	2	O-Ring	-
6	X2503-16-16	2	ELBOW FITTING	(SUB FOR AU42832) 90°, ADJUSTABLE
7	AT40548	1	HYDRAULIC HOSE	-
8	AT40533	1	HYDRAULIC HOSE - FABRICATE	-
9	H61354	2	Flange Fitting	(SUB FOR T41580 AND R29844)
10	U12037	1	O-Ring	-
11	19H3239	4	Cap Screw	3/8" X 1-1/4"
12	12H304	4	Lock Washer	3/8"
13	T44044	1	GUARD	(WITH CANOPY ONLY)

GRAPPLE CONTROL VALVE PRESSURE AND RETURN HOSES [02H10]
