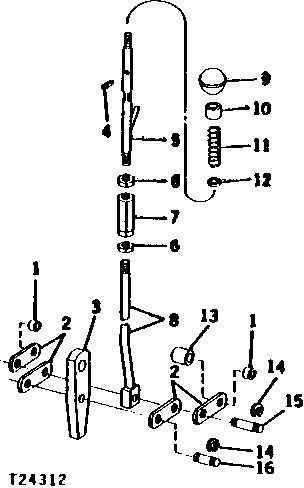

COUPLER LATCH, ROD, AND LINKS (SERIAL NO. -30059) [01I02]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F2206R	4	Washer	-
2	-	8	Part 2	( R36439, NO LONGER AVAILABLE) (SUB (2) R65242)
3	R36441	2	Latch	-
4	34H277	2	SPRING PIN	3/16" X 5/8"
5	AR41266	2	ROD	UPPER
6	14H939	4	Nut	1/2"
7	R33961	2	COUPLING	-
8	AR41267	2	ROD	LOWER
9	F2861R	2	KNOB	-
10	R30778	2	BUSHING	-
11	R1826R	2	Spring	-
12	24H1227	2	Washer	17/32" X 13/16" X 0.060"
13	28H1919	2	Bushing	1/2" X 59/64"
14	F2208R	8	SNAP RING	-
15	R47679	2	PIN FASTENER	(SUB FOR R36613)
16	R47678	2	PIN FASTENER	(SUB FOR R36440)
..	AR48943	1	COUPLING	(A) (SUB AR72330)

COUPLER LATCH, ROD, AND LINKS (SERIAL NO. -30059) [01I02]
