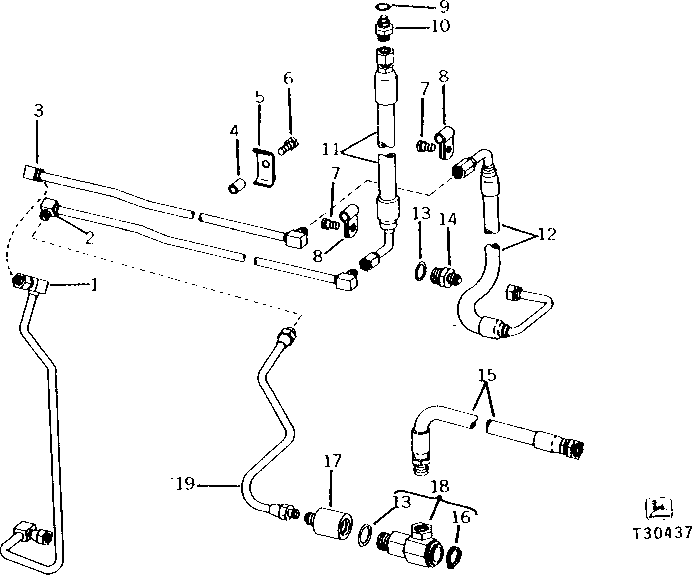

SINGLE CLAMP LUMBER FORK HYDRAULICS [02C20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT30337	1	TUBE	-
2	-	1	Part 2	LOWER ( AT30339 NO LONGER AVAILABLE)
3	-	1	Part 3	UPPER ( AT30340 NO LONGER AVAILABLE)
4	28H1878	1	SPACER	3/8" X 7/16"
5	U40398	1	Clamp	(SUB FOR T31235)
6	19H2676	1	Cap Screw	3/8" X 1"
7	19H2021	2	Cap Screw	3/8" X 5/8"
8	T24958	2	Clip	-
9	R26375	1	O-Ring	-
10	R27237	1	Fitting	-
11	AT30341	1	HYDRAULIC HOSE - FABRICATE	3/4" X 381 MM (15") X 3/4", UPPER
12	-	1	Part 12	( AT30342 NO LONGER AVAILABLE)
13	U12547	2	O-Ring	(SUB FOR (2) F3171R)
14	R40122	1	Adapter Fitting	(SUB FOR T31236)
15	AT30322	2	HYDRAULIC HOSE	1-1/16" X 1 041 MM (41") X 3/4"
16	T33281	1	Snap Ring	-
17	AT30333	2	FITTING	-
18	AT25537	2	ELBOW FITTING	90° SWIVEL
18	AT32498	1	KIT	REPAIR INTERNAL (REPAIRS FOR AT25537)
19	AT30338	1	TUBE	-

SINGLE CLAMP LUMBER FORK HYDRAULICS [02C20]
