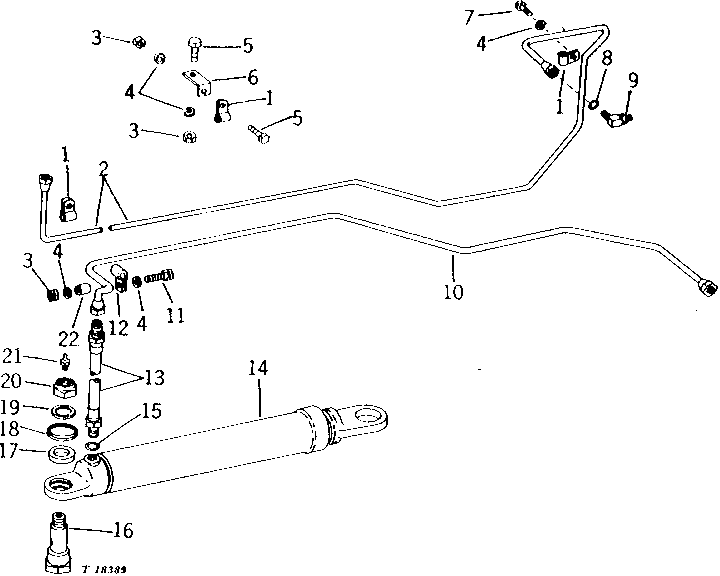

HYDRAULIC STEERING LINE AND L.H. CYLINDER [01I14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T24957	5	CLAMP	-
2	AT27562	1	LINE	-
3	14H812	2	NUT	3/8"
4	12H304	5	Lock Washer	3/8"
5	19H1648	2	Cap Screw	3/8" X 3/4"
6	T29495	1	ANGLE	-
7	19H2021	1	Cap Screw	3/8" X 5/8"
8	R26286	1	O-Ring	-
9	RE56322	1	Tee Fitting	(SUB FOR AR26771 OR AT32333)
10	AT26358	1	LINE	-
11	19H3065	1	Cap Screw	3/8" X 2"
12	T24958	1	Clip	-
13	AT27777	1	HYDRAULIC HOSE - FABRICATE	508 MM LONG (3/4" X 20")
14	AU41981	1	CYLINDER	L.H.
15	R26375	1	O-Ring	-
16	T29624	4	CAP SCREW	-
17	T29625	4	WASHER	-
18	T28070	4	WASHER	-
19	N140213	4	WASHER	-
20	T27821	4	LOCK NUT	(SUB FOR T20519)
21	T162396	2	Lubrication Fitting	1/8" STRAIGHT, (SUB FOR JD7759 OR JD7798)
21	JD7781	2	Lubrication Fitting	1/8" 90°
22	28H2522	1	Spacer	3/8" X 13/16"

HYDRAULIC STEERING LINE AND L.H. CYLINDER [01I14]

Нет текстового описания
