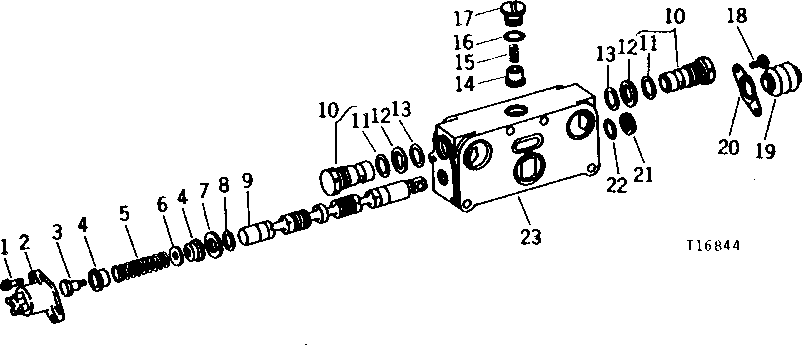

CONTROL VALVE, LOADER AUXILIARY VALVE SECTION [02B17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T31036	2	SCREW	-
2	AT30017	1	CAP	-
3	T31048	1	SCREW	SPOOL
4	T31042	2	ROUND RETAINER	-
5	T31033	1	EXTENSION SPRING	-
6	N31767	1	WASHER	-
7	T31031	1	WASHER	-
8	U11343	1	O-RING	(A)
9	-	1	Part 9	(SUB AT30016)
10	AT47788	2	RELIEF VALVE	(172 BAR (176 KG/CM2) 2500 PSI)
11	P51079	2	O-Ring	(A)
12	T31039	2	BACK-UP RING	(A)
13	H21957	2	O-Ring	(A)
14	T31040	1	PLUNGER	LIFT CHECK
15	T31041	1	SPRING	-
16	R31674	1	O-Ring	(A)
17	T33896	1	PLUG	LIFT CHECK, (SUB FOR T31050)
18	21H1140	2	SCREW	1/4" X 3/8"
19	U44068	1	BOOT	-
20	T31038	1	RETAINER	-
21	T31037	1	WASHER	-
22	U44067	1	O-Ring	(A)
23	-	1	Part 23	(SUB AT30016)
..	AT30016	1	SPOOL VALVE	FOUR WAY AUXILIARY
..	AT30018	1	SEAL KIT	AUXILIARY VALVE
