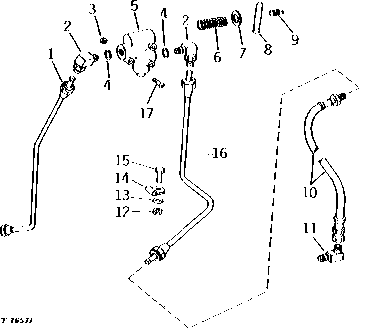

CLUTCH CUT-OFF DISCONNECT VALVE AND LINES [01F19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT27681	1	LINE	-
2	RE56322	2	Tee Fitting	(SUB FOR AR26771 OR AT32333)
3	T12847	3	Lock Nut	-
4	R26286	2	O-Ring	-
5	AT27852	1	CHECK VALVE	-
6	U12595	1	SPRING	-
7	24H1357	1	Washer	19/32" X 1-5/32" X 0.090"
8	T29557	1	CONTROL LEVER	-
9	22H842	1	SET SCREW	1/4" X 5/16"
10	R36324	1	HYDRAULIC HOSE	-
11	T30738	1	ELBOW FITTING	(SUB FOR AR26674, THIS APPLICATION)
12	14H785	1	Nut	5/16"
13	12H303	1	Lock Washer	5/16"
14	T24957	1	CLAMP	-
15	19H1813	1	CAP SCREW	5/16" X 5/8"
16	AT27683	1	LINE	-
17	21H1199	3	SCREW	0.190" X 1-3/4"

CLUTCH CUT-OFF DISCONNECT VALVE AND LINES [01F19]
