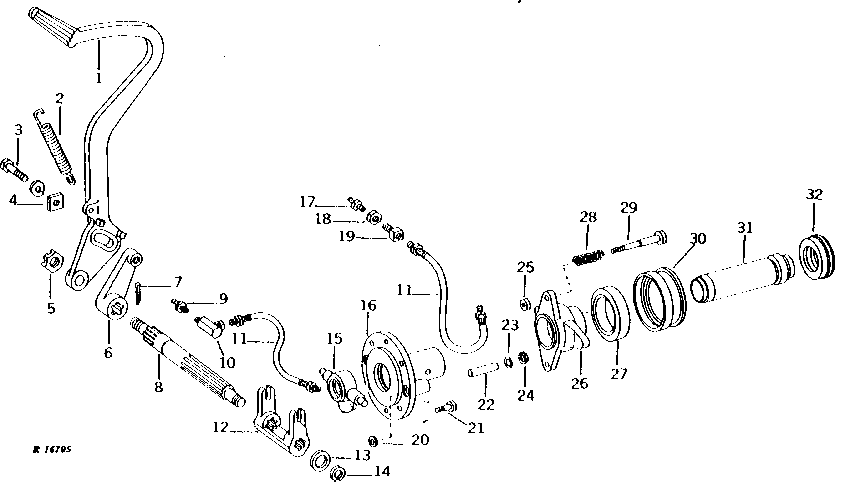

TRANSMISSION AND PTO CLUTCH CONTROL (COLLAR SHIFT) (SERIAL NO. 201000- ) [01F23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R34484	1	LABEL	-
1	R41228	1	PEDAL	-
2	R44904	1	SPRING	-
3	19H2993	1	Cap Screw	1/2" X 1-1/2"
3	12H301	1	Lock Washer	1/2"
4	R27305	1	STRAP	-
5	C1104R	1	NUT	-
6	R26652	1	LEVER	-
7	11M7083	1	Cotter Pin	3.200 X 50 MM
8	R40933	1	SHAFT	-
9	JD7778	2	Lubrication Fitting	1/8" GREASED, STRAIGHT
10	R32222	2	Union Fitting	-
11	R35644	2	HYDRAULIC HOSE	1/8" X 235 MM (9-1/4") X 1/8"
12	R41180	1	FORK	-
13	24H1396	1	Washer	25/32" X 1-1/2" X 0.105"
14	R73380	1	Snap Ring	(SUB FOR A369R)
15	-	1	Part 17	( AR44186, MARKED R42255, NO LONGER AVAILABLE)
16	AR40572	1	SUPPORT	(MARKED R40734)
17	JD7797	1	Lubrication Fitting	-
18	E12379	1	Nut	-
19	R36311	1	Fitting	-
20	R26919	2	WASHER	-
21	R63300	4	Self-Locking Screw	(SUB FOR R31198)
22	R41511	2	DOWEL PIN	-
23	R459R	2	O-Ring	-
24	R32588	2	Back-Up Ring	-
25	14H849	2	Nut	7/16"
26	R40736	1	SLEEVE	CLUTCH OPERATING
27	AR27447	1	BALL BEARING	-
28	R44104	1	SPRING	-
29	R40809	2	BOLT	-
30	R26666	1	SHIFT COLLAR	-
31	-	1	Part 33	( AR32444 NO LONGER AVAILABLE)
32	AM3983T	1	THRUST BEARING	-

TRANSMISSION AND PTO CLUTCH CONTROL (COLLAR SHIFT) (SERIAL NO. 201000- ) [01F23]
