Открытый узел

DRAFT LINKS AND CENTER LINK [02F14]

DRAFT LINKS AND CENTER LINK [02F14]

DRAFT LINKS AND CENTER LINK [02F14]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

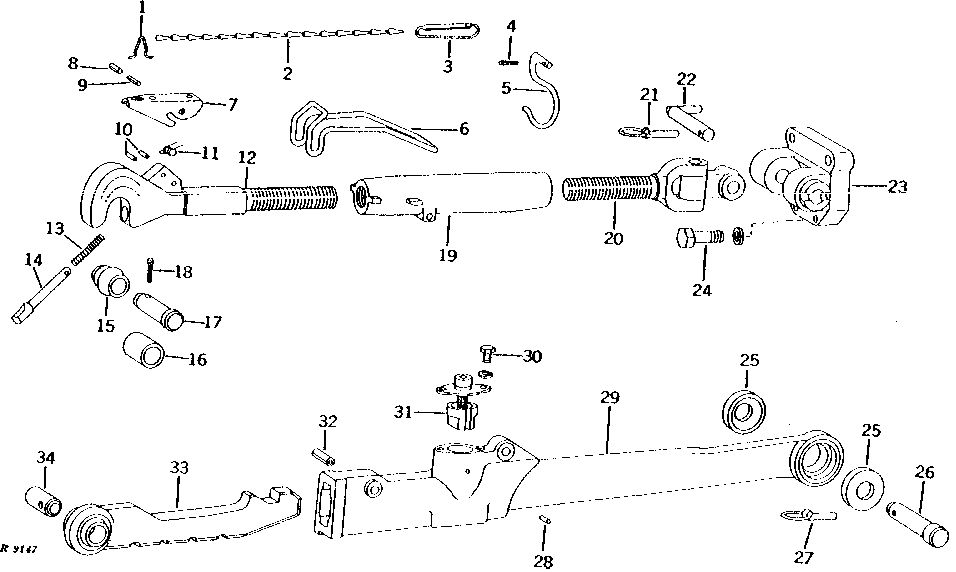

DRAFT LINKS AND CENTER LINK [02F14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( F2949R - NO LONGER AVAILABLE)
2	-	1	Part 2	( R26814 - NO LONGER AVAILABLE)
3	F2827R	1	CLIP	-
4	11M7059	1	Cotter Pin	3.200 X 20 MM
5	R47072	1	HOOK	(SUB FOR R32119)
6	R42495	1	HANDLE	(SUB FOR R27007)
7	F2824R	1	HANDLE	-
8	34H299	1	Spring Pin	7/32" X 1-1/4"
9	34H252	1	SPRING PIN	1/8" X 1-1/4"
10	34H283	2	Spring Pin	3/16" X 1-1/8"
11	F2823R	1	Spring	-
12	R26813	1	LINK END	-
13	F2822R	1	SPRING	-
14	F2821R	1	LATCH	-
15	F2680R	1	BALL STUD	CATEGORY I
15	F2681R	1	BALL	CATEGORY II
16	28H1753	1	BUSHING	CATEGORY II 3/4" X 2.06"
17	R58262	1	Pin	CATEGORY I, (SUB FOR F2682R AND R28061) (SUB FOR R44917)
17	R44918	1	PIN	CATEGORY II, (SUB FOR F2683R)
18	11M7040	1	Cotter Pin	6.300 X 50 MM
19	R26811	1	LINK BODY	-
20	AR32531	1	LINK END	-
21	B11182	1	QUICK LOCK PIN	-
22	AR32532	1	PIN	(SUB AR39681)
22	AR39681	1	PIN	-
23	R33860	1	BRACKET	(SUB AR39681 AND R39759)
23	R39759	1	BRACKET	-
24	19H3244	4	Cap Screw	5/8" X 2-1/4"
24	12H294	4	Lock Washer	5/8"
25	R26608	4	Washer	-
26	R42452	2	PIN FASTENER	-
27	B11182	2	QUICK LOCK PIN	-
28	B2641R	2	DOWEL PIN	-
29	AR90082	1	LOCK	(SUB FOR AR69317)
29	AR26945	1	LINK BODY	L.H. (SUB AR90082)
29	AR26944	1	LINK BODY	R.H. (SUB AR90082)
30	19H1227	4	Cap Screw	1/4" X 1/2"
30	12H302	4	Lock Washer	1/4"
31	AR30288	2	LOCK	(SUB AR90082)
32	34H371	2	Spring Pin	1/2" X 2"
33	AR26554	1	DRAFT LINK END	R26907 WITH BALL, L.H.
33	AR26555	1	DRAFT LINK END	R26911 WITH BALL, R.H.
34	R66432	2	Bushing	SHORT, CATEGORY I, (SUB FOR F2684R)
34	R66433	2	Bushing	LONG, CATEGORY I, (SUB FOR F2685R)
..	-	1	Part 45	( AF2710R NO LONGER AVAILABLE) WITH PIN AND BUSHING, FOR CATEGORY I IMPLEMENTS (BALL INNER DIAMETER, 49/64")- CONSISTING OF ONE F2680R, ONE R58262, ONE R66432, ONE R66433, ONE 11M7038)
..	AF2711R	1	BALL	WITH PIN, FOR CATEGORY II IMPLEMENTS (BALL INNER DIAMETER, 1-1/64")-(CONSISTING OF ONE F2681R, ONE R44918, ONE 28H1753, AND 11H249)
..	AF3147R	1	BAR	(NOT ILLUSTRATED)
