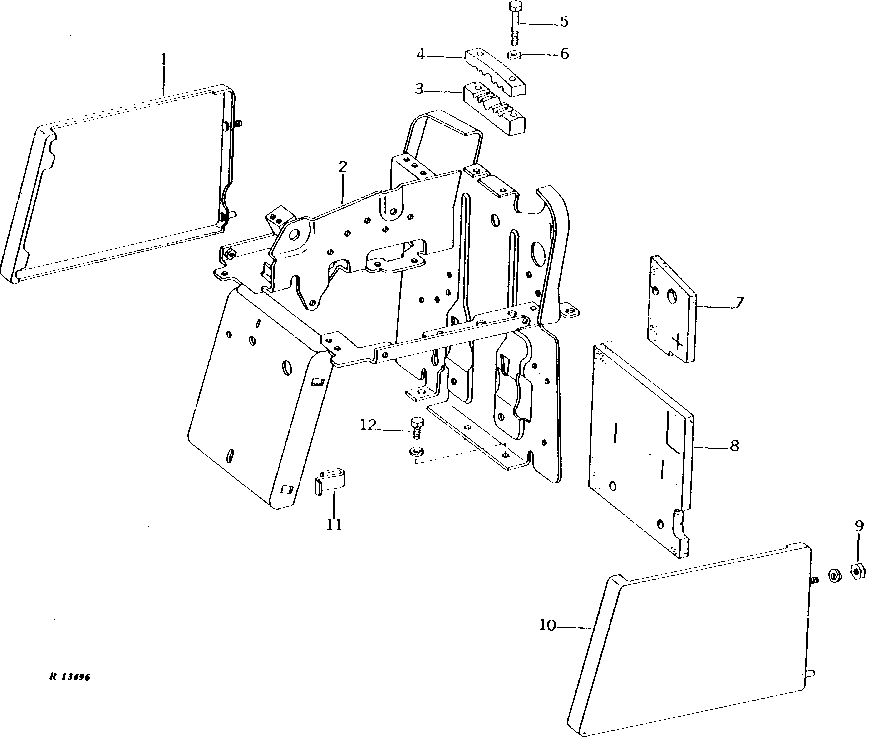

CONTROL SUPPORT AND COVERS (SERIAL NO. 201000- ) [02G20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40585	1	COVER	L.H.
2	AR42629	1	SUPPORT	-
3	R41442	1	CLAMP	-
4	R41438	1	CLAMP	-
5	24H1287	2	Washer	9/32" X 5/8" X 0.065"
6	19H3220	2	Cap Screw	1/4" X 2-1/2"
7	R41435	1	PAD	-
8	R41436	1	PAD	-
9	14H785	2	Nut	5/16"
9	12H303	2	Lock Washer	5/16"
10	AR40584	1	COVER	R.H.
10	-	1	Part 12	(MAKE FROM R30937 URETHANE FOAM STRIP)
11	R42275	4	CLIP	-
12	19H1648	5	Cap Screw	3/8" X 3/4"
12	12H304	5	Lock Washer	3/8"

CONTROL SUPPORT AND COVERS (SERIAL NO. 201000- ) [02G20]
