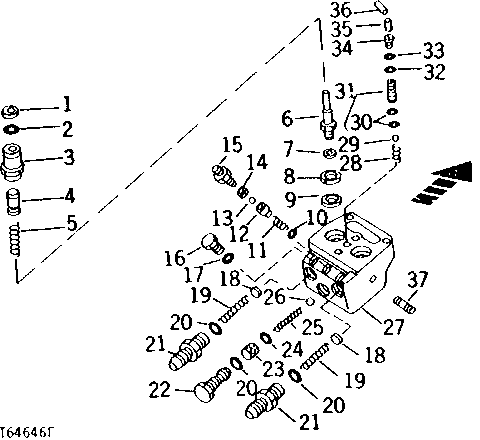

BRAKE VALVE (SERIAL NO. 201000- ) [02E21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R32092	2	WASHER	(A)
2	R459R	2	O-Ring	(A)
3	R32091	2	PISTON	-
4	R32090	2	PLUNGER	-
5	R26369	2	SPRING	-
6	AR47805	2	VALVE	(SUB FOR AR46146)
7	R26286	2	O-Ring	(A)
8	R27137	2	BACK-UP RING	(A)
9	R27149	2	O-Ring	(A)
10	R44255	1	WASHER	-
11	R44256	1	SPRING	-
12	R44254	1	GUIDE	-
13	400R	1	Ball	-
14	R26287	1	O-Ring	-
15	R36742	1	COUPLING	-
16	R31631	2	DRAIN PLUG	(USED IN R31454 AND R67313 HOUSING)
17	R26287	2	O-Ring	(USED IN R31454 AND R67313)
18	R26376	2	DISK	-
19	R227R	2	Spring	-
20	R26375	3	O-Ring	(A)
21	R42008	2	FITTING	-
22	R28774	1	DRAIN PLUG	-
23	R42684	1	STRAINER	-
24	R28776	1	O-Ring	(A)
25	R26372	1	SPRING	-
26	R42849	1	Ball	-
27	AR42400	1	HOUSING	(MARKED R31454, R42007, R67309 OR R67313) (INCLUDES (2) R27216, (2) R26287 AND (3) 15H560)
28	R11066	2	SPRING	(SUB FOR A4816R, THIS APPLICATION)
29	400R	2	Ball	-
30	R30903	4	O-Ring	(A)
31	AR31016	2	GUIDE	-
32	R31468	2	O-RING	(A)
33	R31469	2	SHIM	(A)
34	R31465	2	SLEEVE	-
35	R31467	2	PIN	-
36	R31464	2	PIN	-
37	15H560	3	Pipe Plug	1/16"
..	AR31946	1	KIT	BRAKE VALVE OVERHAUL (CONSISTS OF PARTS IDENTIFIED BY (A)

BRAKE VALVE (SERIAL NO. 201000- ) [02E21]

Нет текстового описания
