Открытый узел

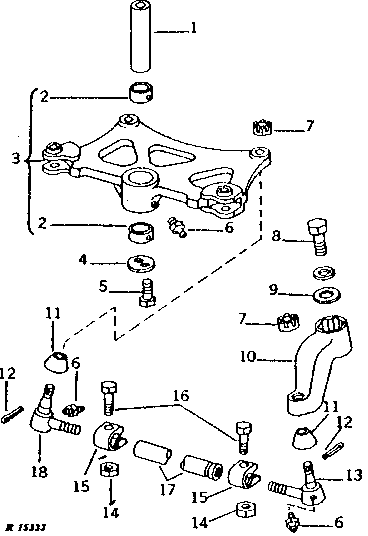

BELLCRANK AND TIE ROD [02E16]

BELLCRANK AND TIE ROD [02E16]

BELLCRANK AND TIE ROD [02E16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

BELLCRANK AND TIE ROD [02E16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28464	1	PIN FASTENER	-
2	R28465	2	BUSHING	-
3	AR28451	1	BELLCRANK	(MARKED R28462)
4	D140R	1	WASHER	-
5	19H1741	2	CAP SCREW	1/2" X 1-1/8"
6	JD7759	5	Lubrication Fitting	1/8"
7	14H918	4	NUT	5/8"
8	19H2372	2	CAP SCREW	1" X 1-3/4", (USE WITH AR32647)
8	19H3107	2	Cap Screw	5/8" X 2-3/4"
8	12H234	2	LOCK WASHER	1"
8	T20135	2	WASHER	(USED WITH AR45807 SPINDLE KNUCKLE)
9	R30399	2	Washer	-
10	R31762	1	LEVER	R.H.
10	R31763	1	LEVER	L.H.
11	R21101	4	Cover	-
12	11M7015	4	Cotter Pin	3.200 X 25 MM
13	AR20033	2	SOCKET	L.H.
14	14H1040	4	Nut	1/2", (SUB FOR 14H809)
15	M2301T	4	Clamp	-
16	19H1805	4	CAP SCREW	1/2" X 2-1/4"
17	R31764	2	PIN	-
18	AR20032	2	TIE ROD END	R.H.
