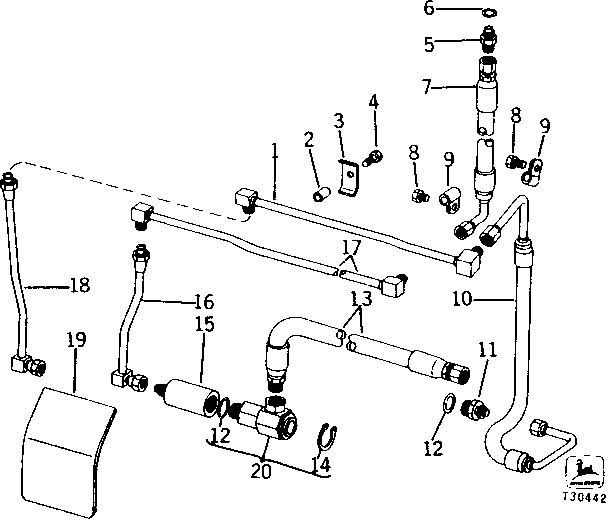

SINGLE CLAMP LUMBER FORK HYDRAULICS (JD544, JD544-A) [02E10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT30325 NO LONGER AVAILABLE)
2	28H1878	1	SPACER	3/8" X 7/16"
3	U40398	1	Clamp	(SUB FOR T31235)
4	19H2676	1	Cap Screw	3/8" X 1"
5	R27237	1	Fitting	-
6	R26375	1	O-Ring	-
7	AT30327	1	HYDRAULIC HOSE - FABRICATE	-
8	19H2021	2	Cap Screw	3/8" X 5/8"
9	T24958	2	Clip	-
10	AT30328	1	HYDRAULIC HOSE	-
11	R40122	1	Adapter Fitting	(SUB FOR T31236)
12	U12547	2	O-Ring	(SUB FOR (2) F3171R)
13	AT30322	2	HYDRAULIC HOSE	-
14	T33281	1	Snap Ring	(USE WITH HEX. SHAPE IMPERIAL-EASTMAN ELBOW)
14	N172671	1	Snap Ring	(USE WITH ROUND SHAPE PARKER-HANNIFIN ELBOW)
15	AT30333	2	FITTING	-
16	AT30324	1	TUBE	-
17	-	1	Part 18	( AT30326 NO LONGER AVAILABLE)
18	AT30323	1	TUBE	-
19	T31243	1	PLATE	-
20	AT25537	2	ELBOW FITTING	(SUB FOR AT63107)

SINGLE CLAMP LUMBER FORK HYDRAULICS (JD544, JD544-A) [02E10]
