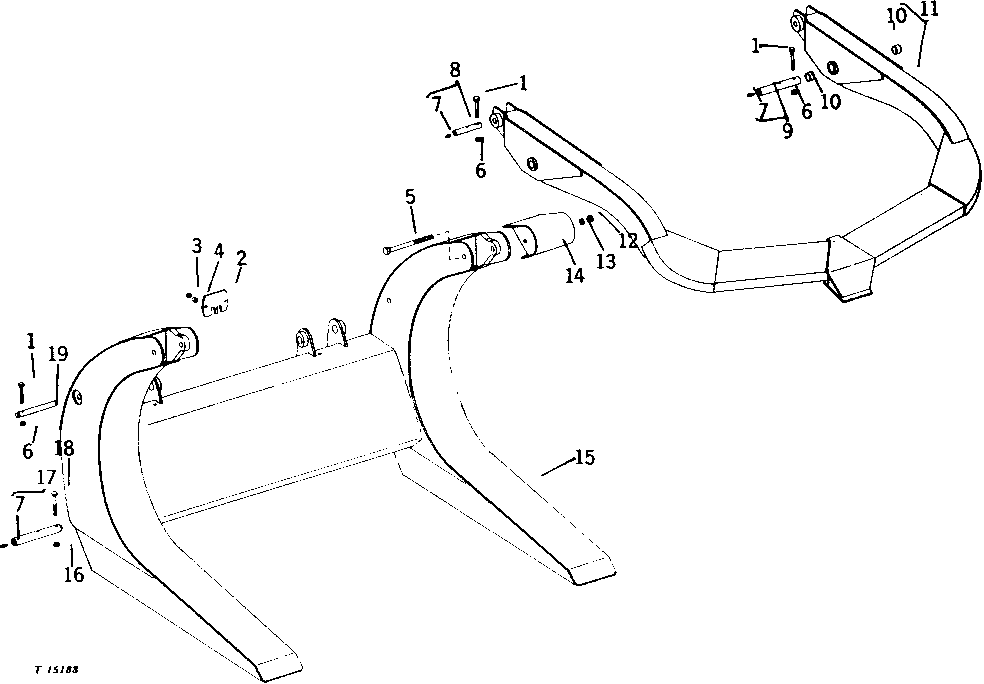

LOG LOADER MAIN FRAME AND GRAPPLE (JD544, JD544-A) [02E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1912	6	Cap Screw	3/8" X 3-1/2"
2	T29549	1	PLATE	-
3	14H812	2	NUT	3/8"
4	24H1305	2	Washer	13/32" X 13/16" X 0.065"
5	08H4253	2	CAP SCREW	1/2" X 8-1/2"
6	T11234	6	Lock Nut	-
7	T162396	8	Lubrication Fitting	1/8", (SUB FOR JD7759 OR JD7798)
8	-	2	Part 8	( AU40332 NO LONGER AVAILABLE FOR SALE)
9	AU40139	2	PIN FASTENER	-
10	U13486	4	BUSHING	-
11	-	1	Part 11	( BU40033 NO LONGER AVAILABLE) (SUB AT32260 IF AVAILABLE)
12	14H1040	2	Nut	1/2"
13	12H301	2	Lock Washer	1/2"
14	-	2	Part 14	( AU40401 USE IF AVAILABLE)
15	-	1	Part 15	( AT27666, NO LONGER AVAILABLE)
16	U12622	4	LOCK NUT	-
17	AT23836	4	PIN FASTENER	-
18	19H1868	4	CAP SCREW	1/2" X 3-3/4"
19	U40250	2	Pin	-

LOG LOADER MAIN FRAME AND GRAPPLE (JD544, JD544-A) [02E03]
