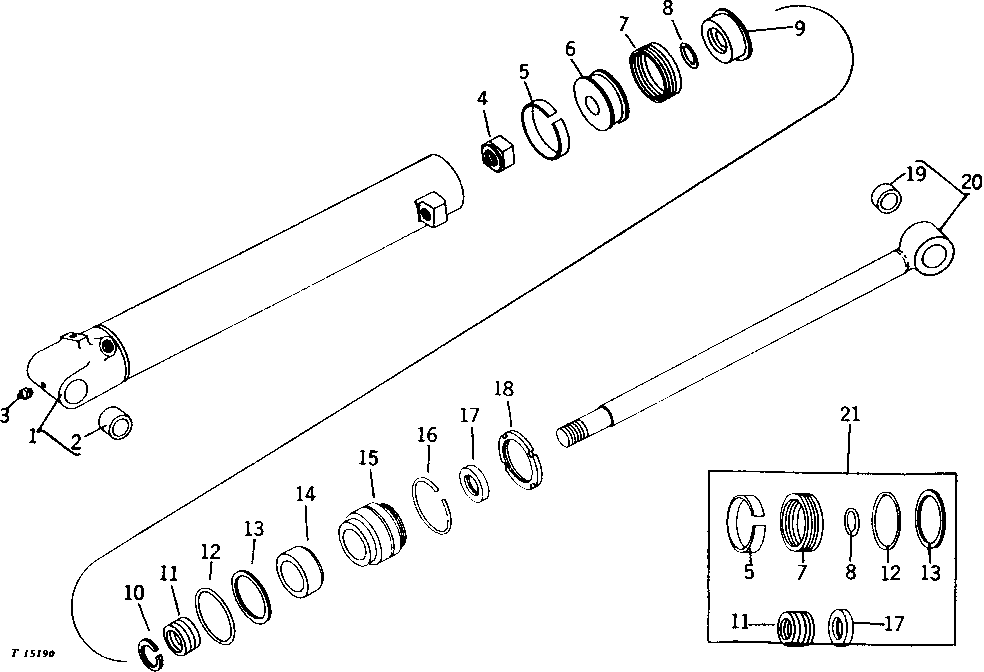

LOG LOADER GRAPPLE CYLINDER (JD544, JD544-A) [02E05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU40129	1	HYDRAULIC CYLINDER BARREL	-
2	U10945	2	BUSHING	-
3	JD7797	1	Lubrication Fitting	1/4"
4	U13572	1	LOCK NUT	-
5	U17217	1	WEAR RING	-
6	U17349	1	PISTON	-
7	T38193	1	PACKING	(SUB U12967, THIS APPLICATION) (SUB FOR R72827)
8	A3606R	1	O-RING	-
9	U17345	1	PISTON	-
10	U14128	1	SNAP RING	-
11	T36998	1	PACKING	-
12	U10776	1	O-Ring	-
13	R78993	1	BACK-UP RING	(SUB FOR U10777, THIS APPLICATION)
14	U41823	1	WEAR RING	-
15	U41897	1	HYDR. CYLINDER ROD GUIDE	(ALSO ORDER U41823) (SUB FOR AU41439 AND U41896)
16	U10775	1	SNAP RING	-
17	U11019	1	SEAL	-
18	U10769	1	NUT	-
19	U15925	2	BUSHING	-
20	AU13356	1	HYDRAULIC CYLINDER ROD	-
21	AR96518	1	KIT	(SUB FOR AU14262, AU41405, AT36836 AND AT52703) CYLINDER REPAIR
..	AU40138	2	HYDRAULIC CYLINDER	-
