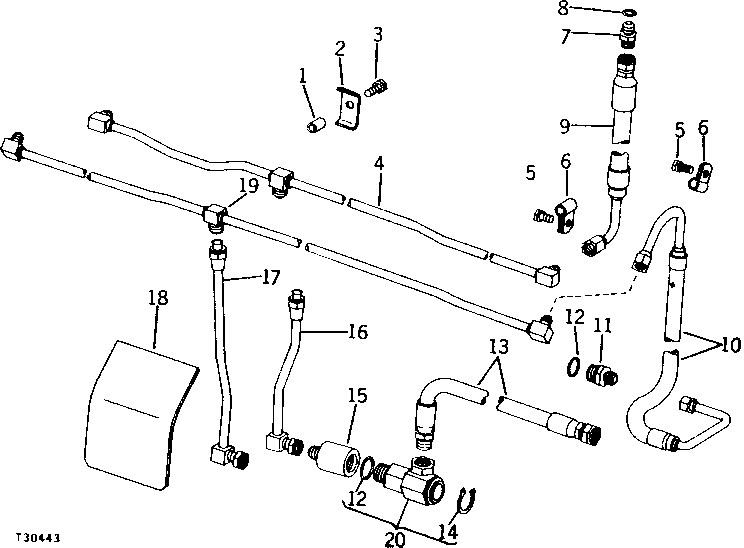

DUAL CLAMP LUMBER FORK HYDRAULICS (JD544, JD544-A) [02E11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	28H1878	2	SPACER	3/8" X 7/16"
2	U40398	2	Clamp	(SUB FOR T31235)
3	19H2676	2	Cap Screw	3/8" X 1"
4	AT30330	1	TUBE	-
5	19H2021	4	Cap Screw	3/8" X 5/8"
6	T24958	4	Clip	-
7	R27237	2	Fitting	-
8	R26375	2	O-Ring	-
9	AT30327	2	HYDRAULIC HOSE - FABRICATE	-
10	AT30328	2	HYDRAULIC HOSE	-
11	R40122	2	Adapter Fitting	(SUB FOR T31236)
12	U12547	4	O-Ring	(SUB FOR (4) F3171R)
13	AT30322	2	HYDRAULIC HOSE	-
14	T33281	1	Snap Ring	(USE WITH HEX. SHAPE IMPERIAL-EASTMAN ELBOW)
14	N172671	1	Snap Ring	(USE WITH ROUND SHAPE PARKER-HANNIFIN ELBOW)
15	AT30333	2	FITTING	-
16	AT30324	1	TUBE	-
17	AT30323	1	TUBE	-
18	T31243	1	PLATE	-
19	AT30329	1	TUBE	-
20	AT25537	2	ELBOW FITTING	(SUB FOR AT63107)

DUAL CLAMP LUMBER FORK HYDRAULICS (JD544, JD544-A) [02E11]
