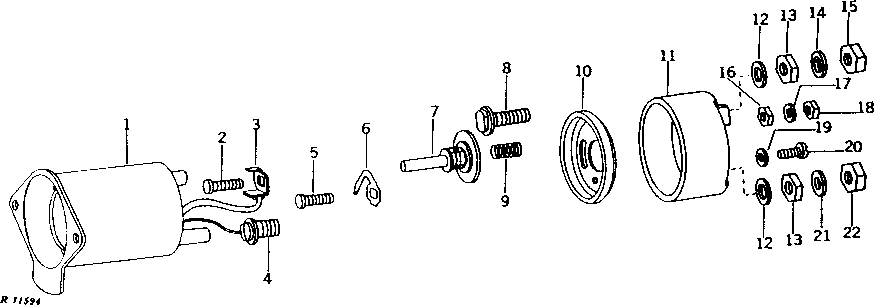

STARTER SOLENOID SWITCH (GASOLINE AND LP) (12-VOLT DELCO-REMY) [02D08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(SUB AR68304)
2	R11197	1	STUD	(A) (B) (C)
2	T19606	1	STUD	(D)
3	R11198	1	CLIP	-
4	T18354	1	SCREW	(SUB FOR R11193, R11241, T12210 OR T18108)
5	T19606	1	STUD	(D)
6	T19604	1	CONTACT	(D)
7	AT15146	1	ELEC. CONNECTOR TERMINAL	(SUB FOR AT11758 OR R11242)
8	R11064	1	STUD	(A) (B) (C)
8	T18105	1	STUD	(D)
9	R11066	1	SPRING	-
10	R49394	1	GASKET	(USE WITH R57452)
10	R61133	1	GASKET	(D) (SUB FOR T18109) (USE WITH R61134)
11	-	1	Part 14	(A) (B) (C) (D) (SUB AR68304) (SUB FOR R61134, R11199, R49393, T19609 OR R57452)
12	R11194	2	WASHER	(A) (B) (C)
12	T18107	2	WASHER	(D)
13	14H1076	2	Nut	3/8", (SUB FOR R11195)
14	12H304	1	Lock Washer	3/8"
15	14H1076	1	Nut	3/8"
16	AR11134	1	NUT	(A) (B) (C)
16	AR11131	2	NUT	(D)
17	12H246	1	LOCK WASHER	(A) (B) (C) 0.190"
17	12H290	2	Washer	(D) 0.164"
18	14H631	1	Nut	(A) (B) (C) 0.190"
18	14H605	2	Nut	(D) 0.164"
19	R11039	2	WASHER	-
20	21H1298	2	Screw	0.190" X 3/8"
21	12H304	1	Lock Washer	(B) 3/8"
22	14H732	1	Nut	(B) 3/8"
..	-	1	Part 30	(A) (DELCO-REMY NO. 1114264) (SUB AR68304)
..	-	1	Part 31	(B) (DELCO-REMY NO. 1114268) (SUB AR68304)
..	AR68304	1	SOLENOID	(DELCO-REMY NO. 1114294, 1114356, 1114381 OR 1114458) (SUB FOR AR11109 OR R11240)

STARTER SOLENOID SWITCH (GASOLINE AND LP) (12-VOLT DELCO-REMY) [02D08]
