Открытый узел

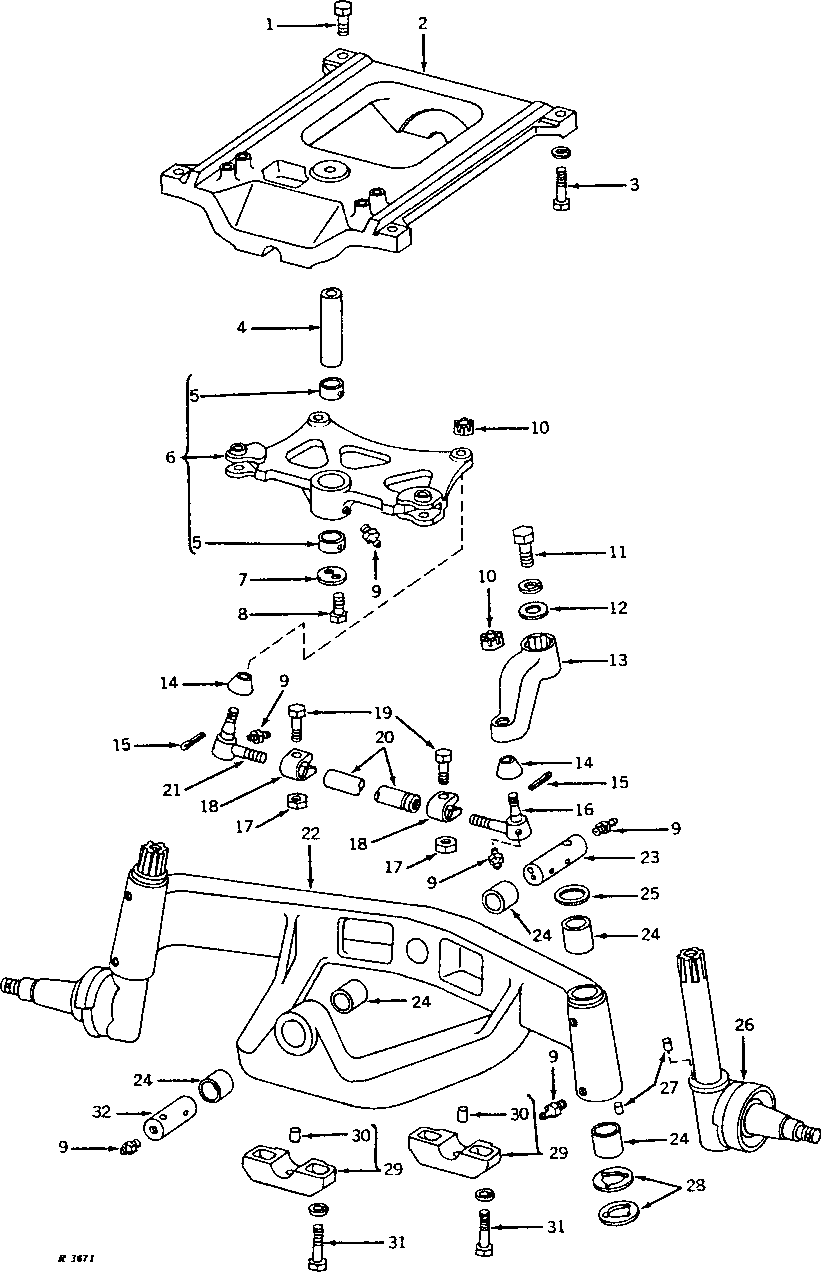

FRONT AXLE [02A21]

FRONT AXLE [02A21]

FRONT AXLE [02A21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

FRONT AXLE [02A21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1347	1	CAP SCREW	3/4" X 1-5/8"
2	AT35224	1	BRACKET	WITH PIVOT PIN, (MARKED T36252) (SUB FOR AR30896, MARKED R28461, R32440, R41550, OR R41560)
3	19H2072	2	CAP SCREW	5/8" X 3-1/4", FRONT
3	19H1847	2	Cap Screw	5/8" X 2-1/2", REAR
4	R28464	1	PIN FASTENER	-
5	R28465	2	BUSHING	-
6	AR28451	1	BELLCRANK	WITH BUSHINGS, (MARKED R28462)
7	D140R	1	WASHER	-
8	19H1741	2	CAP SCREW	1/2" X 1-1/8"
9	JD7759	11	Lubrication Fitting	STRAIGHT
10	14H531	4	NUT	5/8"
11	19H1351	2	CAP SCREW	1" X 1-3/4"
11	12H234	2	LOCK WASHER	1"
12	R30399	2	Washer	-
13	R31762	1	LEVER	R.H.
13	R31763	1	LEVER	L.H.
14	R21101	4	Cover	-
15	11H236	4	Cotter Pin	1/8" X 1"
16	AR74132	2	TIE ROD END	L.H. (SUB FOR AR20033)
17	14H809	4	Nut	1/2"
18	M2301T	4	Clamp	-
19	19H1805	4	CAP SCREW	1/2" X 2-1/4"
20	R31257	2	PIN	-
20	R31764	2	PIN	(USE WITH HEAVY DUTY FRONT AXLE)
21	AR74131	2	TIE ROD END	R.H. (SUB FOR AR20032)
22	AR41236	1	FRONT AXLE	WITH BUSHINGS, (MARKED R28468 OR R41540) (SUB FOR AR28452)
22	AR41734	1	FRONT AXLE	WITH BUSHING (HEAVY DUTY) (MARKED R31760 OR R41541) (SUB FOR AR30850)
23	R28469	1	PIN FASTENER	FRONT
24	R28471	7	BUSHING	-
25	R31251	2	Washer	-
26	-	2	Part 31	WITH SPINDLE, DUST EXCLUDER, WASHER, AND NUT, ( AR28578 AND AR45806 NO LONGER AVAILABLE)
26	AR32647	2	KNUCKLE	WITH SPINDLE, DUST EXCLUDER, WASHER AND NUT (USE WITH HEAVY DUTY FRONT AXLE) (SUB AR45807, 19H1890 AND R20135)
27	34H308	4	Spring Pin	1/4" X 1/2"
28	R30398	4	Washer	-
29	AR28453	2	CLAMP	WITH DOWEL PINS, (MARKED R30395)
30	R726R	2	Dowel Pin	-
31	19H1425	4	CAP SCREW	3/4" X 2-3/4"
31	12H236	4	Lock Washer	3/4"
32	R28470	1	PIN FASTENER	REAR
