Открытый узел

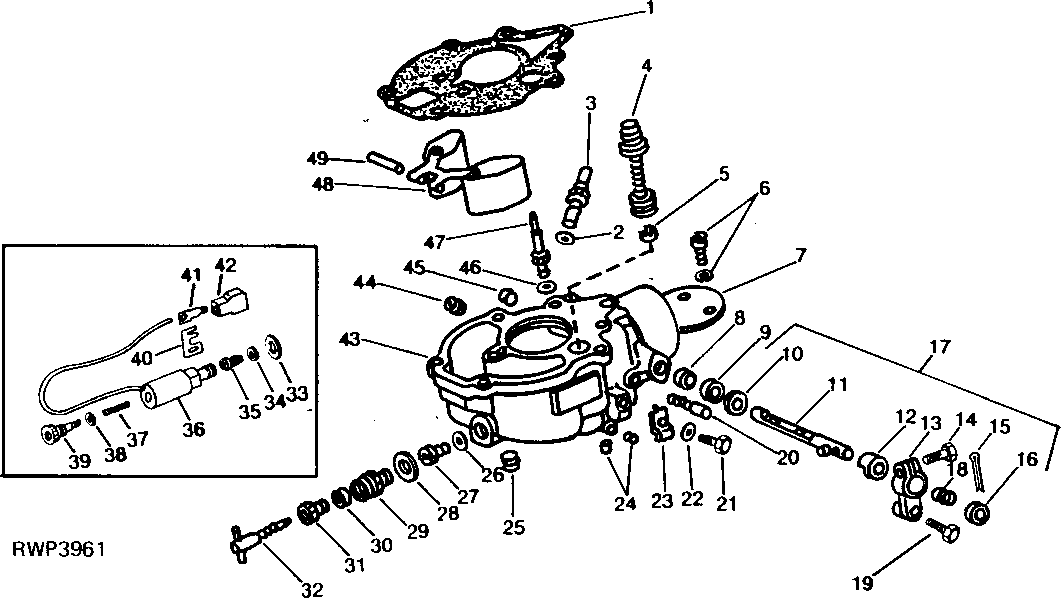

CARBURETOR LOWER BODY, FLOAT AND CHOKE (ZENITH) [01D22]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R13052	1	GASKET	-
2	R13020	1	WASHER	(SUB FOR H21059)
3	R13025	1	NOZZLE	(USE WITH AR34241)
3	H20985	1	TUBE	(SUB FOR AR13032) (USE WITH AR28635)
4	AR13022	1	PUMP	-
5	AR13030	1	CHECK VALVE	-
6	AR723R	1	SCREW	-
7	-	1	Part 8	(SUB FOR R13059) (R13065 NO LONGER AVAILABLE)
8	GW93T48-9	1	WASHER	(SUB FOR E10118)
9	R13064	1	ROUND RETAINER	-
10	R13058	1	WASHER	-
11	AR13027	1	SHAFT	-
12	R13055	1	BUSHING	-
13	-	1	Part 14	(AR13028 NO LONGER AVAILABLE)
14	-	1	Part 15	( H21048 NO LONGER AVAILABLE)
15	11H231	1	COTTER PIN	1/16" X 1"
16	R13057	1	RETAINER	-
17	AR13026	1	SHAFT	-
18	R13056	1	SPRING	-
19	-	1	Part 20	( E10121 NO LONGER AVAILABLE)
20	-	1	Part 21	(R13060 NO LONGER AVAILABLE)
21	T10702	1	CAP SCREW	-
22	12H315	1	Lock Washer	0.164"
23	R10188	1	CLIP	(SUB FOR E10058)
24	-	2	Part 25	( R13075 NO LONGER AVAILABLE)
25	R47038	1	PIPE PLUG	(SUB H21033)
26	H20927	1	WASHER	-
27	R13031	1	JET	(USE WITH AR34241)
27	R13066	1	JET	(USE WITH AR28635)
28	H21058	1	WASHER	-
29	AR46109	1	INJECTION NOZZLE	(SUB FOR R13068)
30	R13069	1	PACKING	-
31	AR46109	1	INJECTION NOZZLE	(SUB FOR R13070)
32	AR46109	1	INJECTION NOZZLE	(SUB FOR AR13029)
33	H21058	1	WASHER	-
34	H20927	1	WASHER	-
35	R13024	1	JET	-
36	AT25578	1	Solenoid	-
36	AR80564	1	SOLENOID	(SUB FOR AR52452) (USE WITH R52449)
37	T25152	1	SPRING	-
38	R34812	1	O-Ring	(SUB FOR T25154)
39	T32554	1	SCREW	(SUB FOR T25151)
40	T25153	1	CLIP	-
41	T25156	1	Elec. Connector Terminal	-
42	T25155	1	ELECTRICAL CONNECTOR ASSY	-
43	AR13025	1	HOUSING	(USE WITH AR28635)
43	AR13038	1	HOUSING	(USE WITH AR34241)
43	AR52451	1	HOUSING	(USE WITH AR52449 OR AR45161)
44	-	1	Part 49	(USE WITH AR28635) ( R13074 NO LONGER AVAILABLE)
44	H20988	1	TUBE	(USE WITH AR34241)
45	R13042	1	CAP	(SUB FOR H20928)
46	H20926	1	WASHER	-
47	AR13031	1	JET	-
48	AH10620	1	FLOAT	-
49	H21000	1	DOWEL PIN	-
..	-	1	Part 56	(SUB AR45161) (ALSO ORDER R26499) (SUB FOR AR34241, AR28635 OR AR53449) (ZENITH MODEL 0-13429)

CARBURETOR LOWER BODY, FLOAT AND CHOKE (ZENITH) [01D22]

Нет текстового описания
