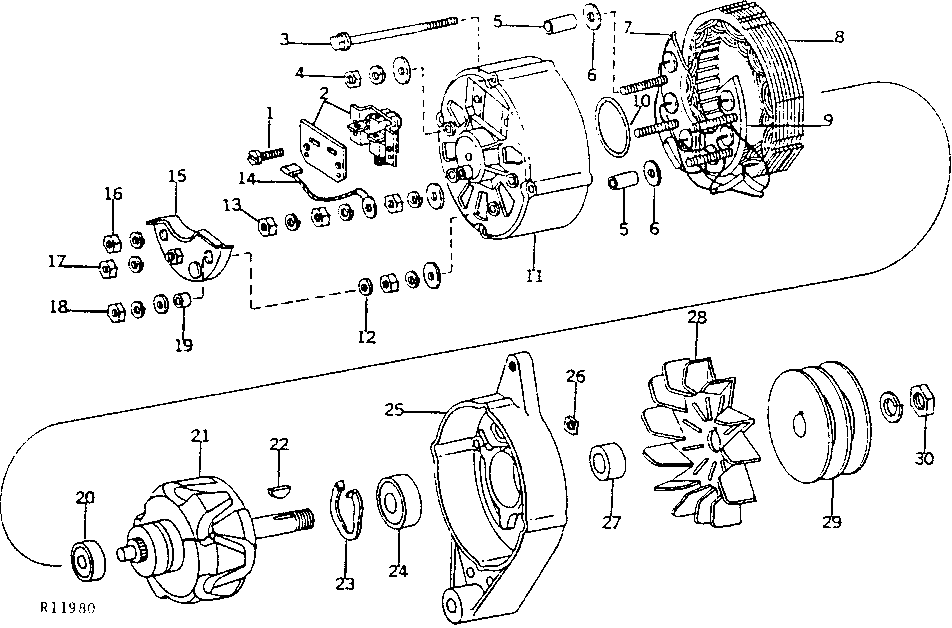

ALTERNATOR (DIESEL) (24-VOLT MOTOROLA) [02C21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37H10	2	Screw	0.164" X 3/8"
2	R15041	1	BRUSH	-
3	R15045	4	SCREW	-
4	14H778	2	Nut	0.190"
4	12H295	2	Lock Washer	0.190"
4	R15036	2	WASHER	-
5	R15035	4	SLEEVE	-
6	R15036	4	WASHER	-
7	R15039	1	DIODE	(POSITIVE)
8	R15043	1	STATOR	-
9	R15040	1	DIODE	(NEGATIVE)
10	R15030	1	O-RING	-
11	R40606	1	HOUSING	-
12	R15036	1	WASHER	(SUB FOR R39804)
12	14H778	1	Nut	0.190"
12	12H295	1	Lock Washer	0.190"
12	R15036	1	WASHER	-
13	14H778	3	Nut	0.190"
13	12H295	3	Lock Washer	0.190"
13	R15036	1	WASHER	-
14	AR40489	1	WIRING LEAD	-
15	AR40471	1	DIODE	-
16	12H295	1	Lock Washer	0.190"
16	14H778	1	Nut	0.190"
17	14H786	1	Nut	1/4"
17	12H297	1	Lock Washer	1/4"
18	14H778	1	Nut	0.190"
18	12H295	1	Lock Washer	0.190"
18	R15036	1	WASHER	(SUB FOR R39804)
19	R39803	1	WASHER	-
20	AT23189	1	Ball Bearing	(SUB FOR R15028)
21	R15042	1	ROTOR	-
22	26H9	1	SHAFT KEY	1/8" X 5/8"
23	R15029	1	RETAINER	-
24	JD9449	1	Ball Bearing	(SUB FOR JD8535)
25	R15033	1	HOUSING	-
26	T23610	4	NUT	-
27	T25343	1	BUSHING	(SUB FOR R15038)
28	R15027	1	FAN	-
29	R15022	1	PULLEY	-
30	14H866	1	Nut	5/8"
30	12H294	1	Lock Washer	5/8"
..	-	1	Part 43	(SUB TY1448) (SUB FOR AR15007 AND AR40419) (MOTOROLA NO. 70D44124C01)

ALTERNATOR (DIESEL) (24-VOLT MOTOROLA) [02C21]
