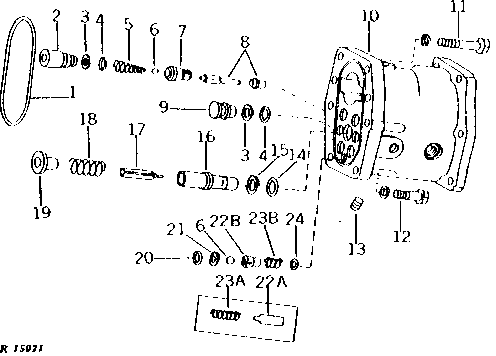

STEERING VALVE HOUSING, CONTROL VALVE AND METERING SHAFT [01H22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R34733	1	WASHER	(A)
2	R41724	4	PLUG	-
3	R32588	6	Back-Up Ring	(A)
4	R459R	6	O-Ring	(A)
5	R26565	4	COMPRESSION SPRING	-
6	400R	5	Ball	-
7	R59083	4	VALVE	(SUB FOR R28124)
8	AR49535	2	SHAFT	UPPER, (SUB FOR AR30589)
8	AR49536	2	SHAFT	LOWER, (SUB FOR AR30590)
9	R34131	2	Plug	-
10	AR43559	1	HOUSING	(MARKED R34119 OR R43721) (SUB AR43809)
10	AR43809	1	HOUSING	(MARKED R43962 OR R45811)
11	R48784	4	CAP SCREW	-
11	12H301	4	Lock Washer	1/2"
12	12H301	2	Lock Washer	1/2"
12	R48783	2	CAP SCREW	-
13	15H558	1	Pipe Plug	1/8"
14	B2762R	1	O-Ring	(A)
15	R26546	1	BACK-UP RING	(A)
16	R34123	1	VALVE SEAT	-
17	R42661	1	SEAT	-
18	R26151	1	SPRING	-
19	R34122	1	STOP	-
20	A4365R	1	O-Ring	(A)
21	R34129	1	Back-Up Ring	(A)
24	R44255	1	WASHER	(USE WITH R43962 OR R45811)
..	AR39585	1	KIT	STEERING PISTON, CYLINDER AND VALVE ASSEMBLY OVERHAUL
22A	R34336	1	GUIDE	(USE WITH R34119 OR R43721)
22B	R44254	1	GUIDE	(USE WITH R43962 OR R45811)
23A	R26373	1	Spring	(USE WITH R34119 OR R43721)
23B	R44256	1	SPRING	(USE WITH R43962 OR R45811)

STEERING VALVE HOUSING, CONTROL VALVE AND METERING SHAFT [01H22]

Нет текстового описания
