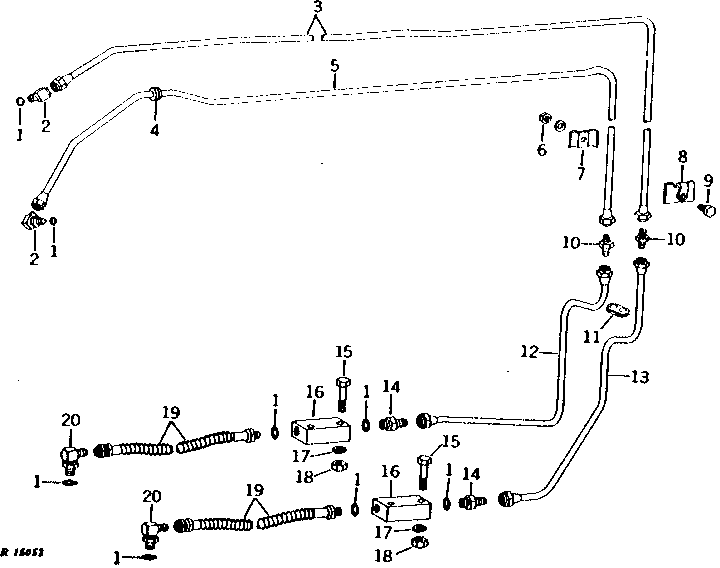

STEERING CYLINDER OIL PIPES AND HOSES [01I01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26448	8	O-Ring	-
2	AT35121	2	Elbow Fitting	(SUB FOR AR26725)
3	AR41739	1	OIL LINE	TOP R.H.
4	R41439	1	Grommet	TOP L.H.
5	AR41740	1	OIL LINE	-
6	14H786	1	Nut	1/4"
6	12H302	1	Lock Washer	1/4"
7	R27323	1	CLAMP	-
8	R30375	1	CLIP	-
9	19H1914	1	Cap Screw	1/4" X 1", HS, SAE 8
10	R27095	2	Fitting	-
11	R26418	1	GROMMET	-
12	AR31535	1	OIL LINE	BOTTOM L.H.
13	-	1	Part 14	BOTTOM R.H. ( AR31534 - NO LONGER AVAILABLE)
14	R27212	2	Fitting	-
15	19H2549	3	Cap Screw	3/8" X 1-7/8", HS, SAE 8
16	R32300	2	FITTING	-
17	12H304	3	Lock Washer	3/8"
18	-	1	Part 19	-
19	AR47514	2	HYDRAULIC HOSE - FABRICATE	-
20	AT35121	2	Elbow Fitting	(SUB FOR AR26725)

STEERING CYLINDER OIL PIPES AND HOSES [01I01]
