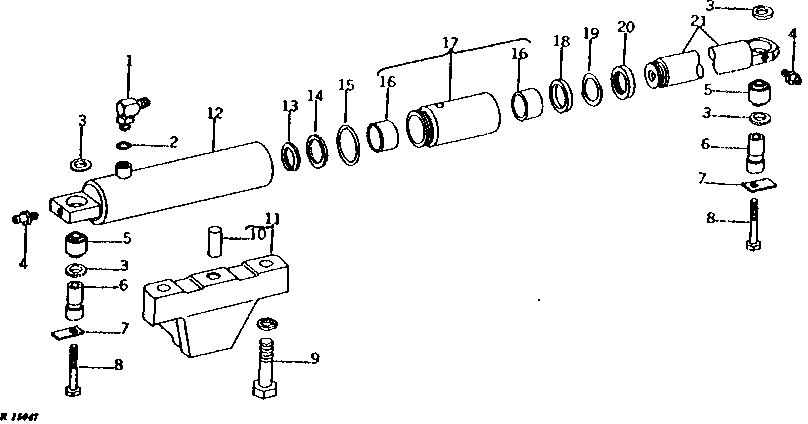

STEERING CYLINDER AND SUPPORT [01I04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT35121	2	Elbow Fitting	(SUB FOR AR26725)
2	R26448	2	O-Ring	-
3	24H448	8	Washer	25/32" X 1-1/8" X 0.090"
4	JD7759	4	Lubrication Fitting	-
5	AR30016	4	Bushing	-
6	R76513	4	PIN	(SUB FOR R30917)
7	R30920	4	PLATE	-
8	19H2553	4	Cap Screw	3/8" X 2-5/8"
9	19H2599	4	Cap Screw	5/8" X 2-1/2"
9	12H294	4	Lock Washer	5/8"
10	R26277	2	DOWEL PIN	-
11	AR34833	2	BRACKET	-
12	AR30166	2	CYLINDER	-
13	A562R	2	SNAP RING	-
14	24H1512	2	Washer	1-13/32" X 2" X 0.032"
15	R30916	2	O-Ring	-
16	R30912	4	BUSHING	-
17	AR30017	2	EXTENSION	-
18	R30913	2	SEAL	-
19	R46410	2	WASHER	(SUB FOR R30914)
20	AR30018	2	SEAL	-
21	AR30019	2	PISTON	-
..	AR31944	1	KIT	STEERING CYLINDER OVERHAUL (THIS KIT CONTAINS THE OIL SEAL, V-PACKING, BACKUP RING, AND O-RING TO OVERHAUL THE STEERING CYLINDER)

STEERING CYLINDER AND SUPPORT [01I04]

Нет текстового описания
