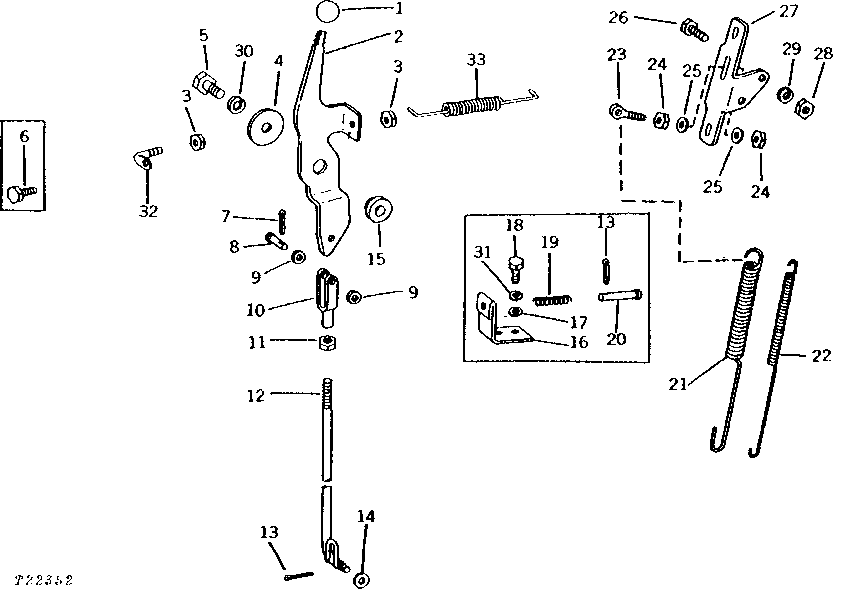

PTO CLUTCH VALVE CONTROL LINKAGE (COLLAR SHIFT) [01F14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R40948	1	KNOB	-
2	R41370	1	LEVER	-
2	-	1	Part 3	( R45520 USE IF AVAILABLE)
3	14H732	2	Nut	3/8"
4	F2912R	1	WASHER	-
5	19H2354	1	Cap Screw	HS, SAE 8, 9/16" X 1-1/4"
6	19H2791	1	Cap Screw	HS, SAE 8, 3/8" X 1-3/4"
7	11M7081	1	Cotter Pin	2.500 X 20 MM
8	C1067R	1	PIN FASTENER	(USE IF AVAILABLE)
8	R65563	1	Pin Fastener	(SUB FOR C1067R)
9	24H1309	2	Washer	13/32" X 1-1/16" X 0.120"
10	M80373	1	Yoke	(SUB FOR L324T)
11	14H774	1	Nut	3/8"
12	-	1	Part 14	( AR44615 USE IF AVAILABLE)
13	11M7059	2	Cotter Pin	3.200 X 20 MM
14	24H1136	1	Washer	11/32" X 11/16" X 0.065"
15	R26574	1	WASHER	-
16	-	1	Part 18	( R41372 NO LONGER AVAILABLE)
17	24H1136	2	Washer	-
18	19H2664	2	Cap Screw	HS, SAE 8, 5/16" X 3/4"
18	19H2127	2	Cap Screw	HS, SAE 8, 5/16" X 7/8"
19	R26823	1	COMPRESSION SPRING	-
20	R42507	1	PIN FASTENER	-
21	R42511	1	SPRING	-
22	R42509	1	SPRING	-
23	-	1	Part 26	( R42512 USE IF AVAILABLE)
24	14H732	2	Nut	3/8"
25	24H1305	2	Washer	-
26	19H2284	2	Cap Screw	HS, SAE 8, 3/8" X 7/8"
27	R46313	1	BRACKET	(SUB FOR R42508)
28	14H812	2	NUT	3/8"
29	12H304	2	Lock Washer	3/8"
30	12H317	1	Lock Washer	9/16"
31	12H303	2	Lock Washer	5/16"
32	R48102	1	STUD	-
33	R48101	1	SPRING	-

PTO CLUTCH VALVE CONTROL LINKAGE (COLLAR SHIFT) [01F14]

Нет текстового описания
