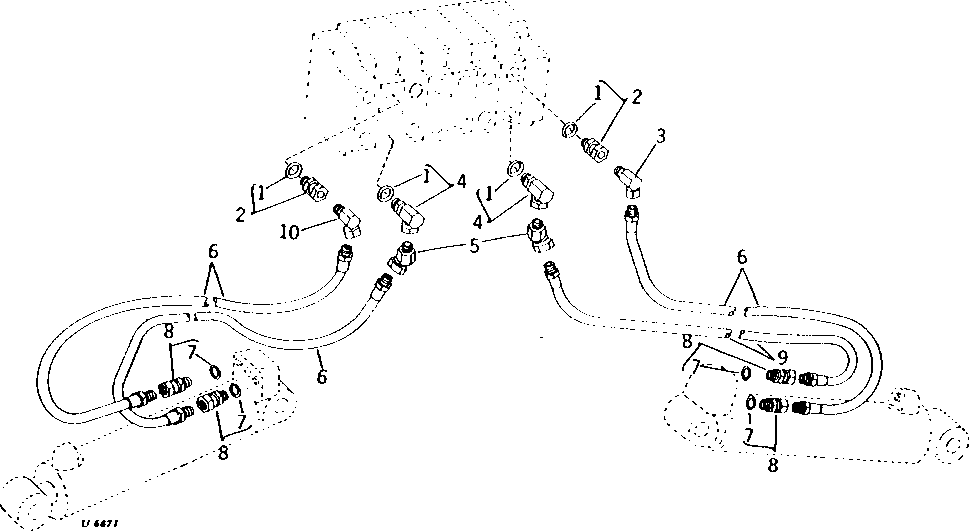

OIL LINES AND FITTINGS-BACKHOE STABILIZER CIRCUIT [02G14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	4	O-Ring	-
2	AU40260	2	ADAPTER	STRAIGHT
3	U11461	1	ELBOW FITTING	90°
4	AU42575	2	ELBOW FITTING	90°
5	JD174	2	Elbow Fitting	45°
6	AU40736	3	HYDRAULIC HOSE - FABRICATE	3/8" X 50"
7	R26375	4	O-Ring	(SUB FOR U10778)
8	AU11569	4	ADAPTER FITTING	STRAIGHT
9	AU12334	1	HYDRAULIC HOSE	3/8" X 41"
10	U11461	1	ELBOW FITTING	90° (SUB FOR U11248, THIS APPLICATION)

OIL LINES AND FITTINGS-BACKHOE STABILIZER CIRCUIT [02G14]
