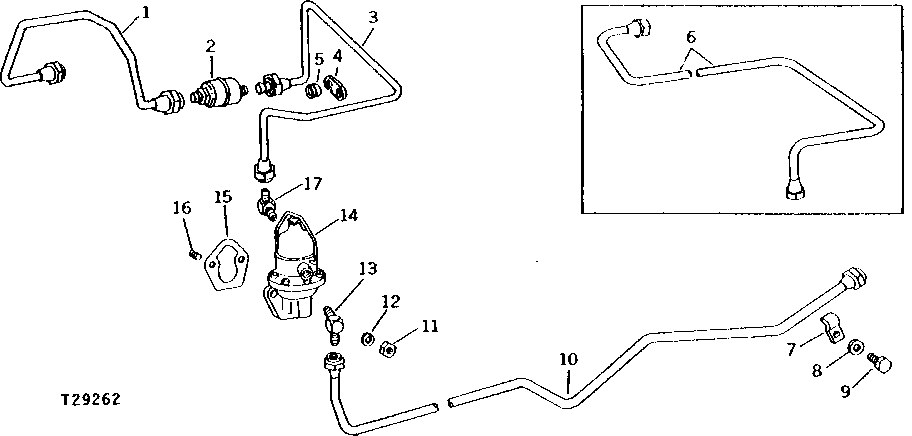

FUEL PUMP AND FUEL PIPES (GASOLINE) [01E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR50143	1	FUEL LINE	-
2	AR50141	1	FUEL FILTER	-
3	AR50140	1	FUEL LINE	-
4	R47421	1	CLIP	-
5	R26409	1	GROMMET	-
6	AR32640	1	FUEL LINE	(SUB AR50140, AR50141, AR50143, R26409 AND R47421)
7	A4881R	1	CLIP	-
8	12H304	1	Lock Washer	3/8"
9	19H1936	1	Cap Screw	3/8" X 3/4"
10	AR32726	1	FUEL LINE	-
11	14H785	2	Nut	5/16"
12	12H303	2	Lock Washer	5/16"
13	AR26674	1	ELBOW FITTING	(SUB FOR T30738, THIS APPLICATION)
14	-	1	Part 14	(SUB RE37482) (SUB FOR AR40258)
15	R520618	1	Gasket	(SUB FOR R97350, R27285)
16	R26934	2	STUD	-
17	T30738	1	ELBOW FITTING	(SUB FOR AR26674, THIS APPLICATION)
..	AR50138	1	FUEL LINE	(NO LONGER AVAILABLE)

FUEL PUMP AND FUEL PIPES (GASOLINE) [01E01]

Нет текстового описания
