Открытый узел

BACKHOE DIPPERSTICK [02G02]

BACKHOE DIPPERSTICK [02G02]

BACKHOE DIPPERSTICK [02G02]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

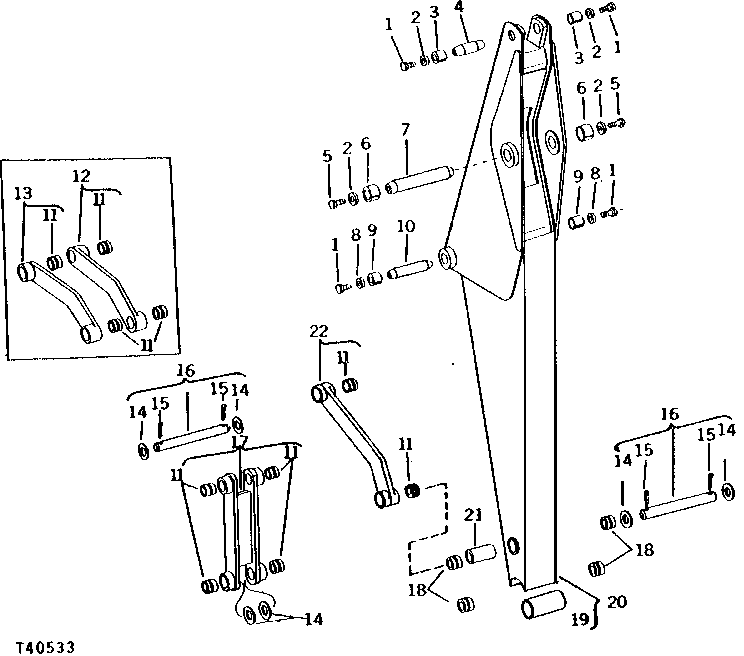

BACKHOE DIPPERSTICK [02G02]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2431	4	CAP SCREW	HS, SAE 8, 3/4" X 2-1/4"
2	T35565	4	SPACER	(SUB FOR U43442)
3	U43777	2	TAPERED SLEEVE	-
4	U45706	1	PIN FASTENER	-
5	19H2717	2	Cap Screw	HS, SAE 8, 3/4" X 1-3/4"
6	T34188	2	SLEEVE	(SUB FOR U43441)
7	U43778	1	PIN FASTENER	-
8	U43180	2	SPACER	-
9	U43775	2	TAPERED SLEEVE	-
10	T35123	1	PIN FASTENER	(SUB FOR U43776)
11	U43808	8	BUSHING	-
12	AU42654	1	LINK	(INCLUDES (2) U43808) (SUB AT37507) R.H.
13	AU42655	1	LINK	(INCLUDES (2) U43808) (SUB AT37507) L.H.
14	U43779	8	WASHER	-
15	11H277	4	COTTER PIN	1/2" X 4"
16	AU43088	2	PIN FASTENER	(SUB T126041, (2) U43779 AND (2) 11H277)
16	T126041	2	Pin Fastener	(DOES NOT INCLUDE WASHERS OR COTTER PINS)
17	AU42450	1	LINK	(INCLUDES (4) U43808)
18	U43784	4	BUSHING	-
19	U44290	1	BUSHING	-
20	AT67674	1	DIPPERSTICK	(INCLUDES (4) U43784) (SUB FOR AU42656)
21	U44289	1	BUSHING	-
22	AT37507	2	LINK	(INCLUDES (2) U43808) (REPLACEMENT PART FOR AU42654 OR AU42655)
